원래 장소:
중국 / 일본
브랜드 이름:
Omron
모델 번호:
CP1E-N40S1DT-D

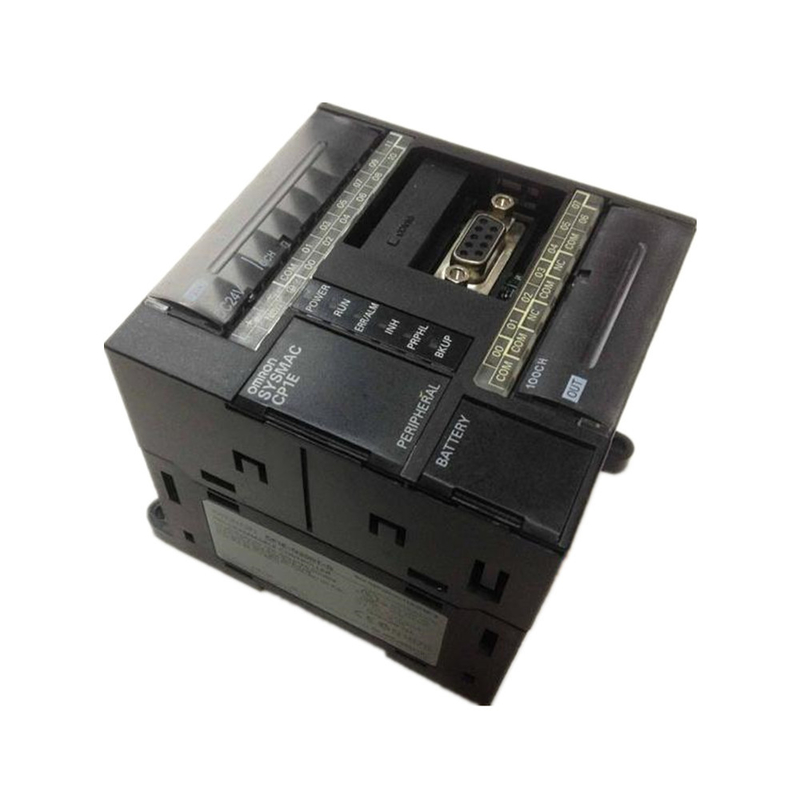

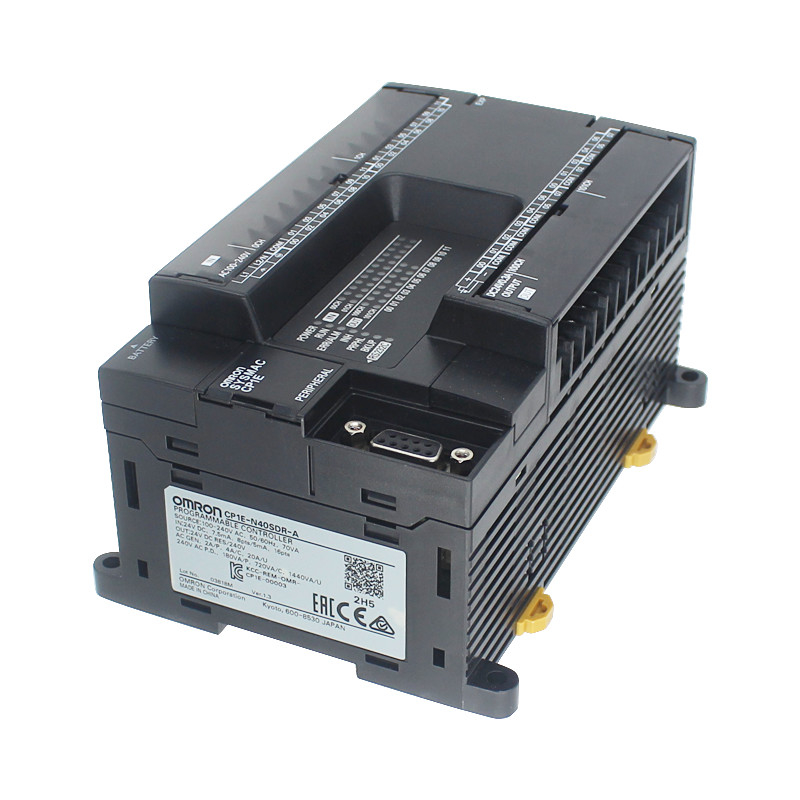

옴론의 CP1E 일련은 24개 입력, 8K 단계 프로그램과 8K 데이터 단어 메모리와 16개의 릴레이 출력을 가지고 있는 PLC 부서입니다. CP1E 프로그램 가능 제어기는 경제적인, 사용하도록 쉬운,와 효율적입니다.
완전한 고속 반대 기능성
na타입 CPU 유닛 동안, 2 입력과 단일 출력인 짜맞춘 아날로그 입출력
| 특성 | 가치 |
| 제조사 시리즈 | CP1E |
| 디지털 입력의 수 | 24 |
| 입력 유형 | PNP / NPN |
| 출력의 수 | 16 |
| 전송거리 | 5 Ｍ 최대. | |
| 짜맞춘 RS-232C 공항 |
어떤 짜맞춘 RS-232C 공항 |
조화시키세요 : EIA RS-232C에 따릅니다. |
| 통신 방법 | 반 이중 통신 | |
| 동기화 | 시작-정지 | |
| 보드 비율 | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 또는 115.2 킬로보우 | |
| 전송거리 | 15 Ｍ 최대. | |
| 지원 프로토콜 | · 호스트 Link· 1 :엔 NT 링크
· 부정 프로토콜 방식 · 일련 PLC 링크 (노예인 마스터) · 모드 버스 -RTU 쉬운 마스터 |
|
| 짜맞춘 알에스 485 방식 공항 |
어떤 짜맞춘 알에스 485 방식 공항 |
N30/40/60S1-type 온리인터페이스 : EIA 알에스 485 방식에 따릅니다. 2는 센서에게 어떤 차단도 전송하지 않습니다 |
| 통신 방법 | 반 이중 통신 | |
| 동기화 | 시작-정지 | |
| 보드 비율 | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 또는 115.2 킬로보우 | |
| 전송거리 | 50 Ｍ 최대. | |
| 지원 프로토콜 | · 호스트 Link· 1 :엔 NT 링크
· 부정 프로토콜 방식 · 일련 PLC 링크 (노예인 마스터) · 모드 버스 -RTU 쉬운 마스터 |
|
| 일련 선택 공항 |
옵션보드는 탑재될 수 없습니다. |
N30/40/60과 NA20-타입 단지 1 공항 |
| 탑재 가능 옵션보드 | · 1 RS-232C는 좌현으로 향하게 합니다 : (분리되지 않는) CP1W-CIF01· 한 RS-422A/485 공항 : CP1W-CIF11
(고립된) · 한 RS-422A/485 공항 : CP1W-CIF12-V1 · 1 이더넷 포트 : CP1W-CIF41 |
|
| 통신 방법 | 옵션보드에 의존합니다. | |
| 동기화 | 옵션보드에 의존합니다. | |
| 보드 비율 | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 또는 115.2 킬로보우 | |
| 호환 프로토콜 | · 호스트 Link· 1 :엔 NT 링크
· 부정 프로토콜 방식 · 일련 PLC 링크 (노예인 마스터) · 모드 버스 -RTU 쉬운 마스터 |
|
| 과제의 수 | 17· 한 주기 실행 작업
· 1은 분할 테스크를 스케쥴링했습니다 (항상 작업 1을 중단하세요) · 여섯 입력단속부 작업 (분할 테스크 2 내지 7) · 열여섯 고속 카운터 인터럽트 작업 (분할 테스크 1 내지 16) |
|
| 최대 하위경로 수 | 128 | |
| 최대 멋지게 넘어가는 곡 | 128 | |
| 예정된 분할 테스크 | 1 분할 테스크 | |
| 시계 | 포함되지 않는 시계 기능.
에러 발생의 시간은 일요일 01-01-01 01:01:01을 드러냅니다 |
Included.Accuracy (매월 일탈) :
55oC의 대기 온도에 있는 -4.5 분 내지 -0.5 분, 25oC의 대기 온도에 있는 +2.0 분에 대한 -2.0 분, 0oC의 대기 온도에 있는 +1.5 분에 대한 -2.5 분 |
| 짜맞춘 EEPROM | 래더 프로그램과 매개 변수는 자료 기억 장치 영역 중에 조항 자동적으로 보존되고 짜맞추 EEPROM이 짜맞춘 EEPROM에 저장될 수 있다는 것 입니다. | |
| (개별적으로 팔린) CP1W-BAT01 배터리와 전지 백업 |
배터리는 탑재될 수 없습니다. |
CP1W-BAT01은 사용될 수 있습니다. 최대 배터리 서비스 수명 : 5년 백업 타임구아란티드 가치 (대기 온도 : 배터리 (개별적으로 팔리 ) 실효값 (대기 온도 : 25oC) : (대략적인 43,000 시간. 5년) |
| 입력 비트 | 1,600개 비트 (100마리의 말) : CIO 99.15에 대한 CIO 0.00 (CIO 99에 대한 CIO 00) | |
| 출력 비트 | 1,600개 비트 (100마리의 말) : CIO 199.15에 대한 CIO 100.00 (CIO 199에 대한 CIO 100) | |
| 일련 PLC 링크 워드 | 1,440개 비트 (90마리의 말) : CIO 289.15에 대한 CIO 200.00 (CIO 289에 대한 CIO 200 단어) | |
| 지역 (W)로 일하세요 | 1,600개 비트 (100마리의 말) : W99.15에 대한 W0.00 (W99에 대한 W0) | |
| 유지 영역 (H) | 800개 비트 (50마리의 말) : 이 지역에서 H49) 비트에 대한 H49.15 (H0에 대한 H0.00은 작동 모드가 바뀔 때 그들의 ON / 차단 상태를 유지합니다. | |
| 보조 영역 (A) | 판독 전용입니다 : A447Read/write에 대한 7,168 비트 (448마리의 말) A0 : A448 말에서 A753의 4,896개 비트 (306마리의 말) | |
| 일시적 중계 영역 (TR) (TR 지역) | 16개 비트 : TR15에 대한 TR0 | |
| 타이머 지역 (T) | (반대에서 분리한)) 256 타이머 번호 T255에게 (T0 | |
| 반대 영역 (C) | (타이머들에서 분리한)) 256 계수기 수량 C255에게 (C0 | |
