원래 장소:
중국 / 일본
브랜드 이름:
Omron
모델 번호:
CP1E-E30SDR-A

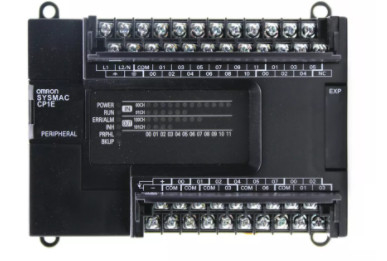

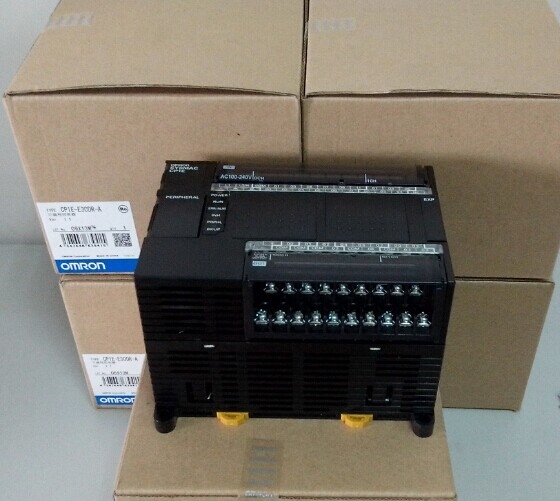

주식 프로그램 논리 제어기 Plc 모듈 CP1E-E30SDR-A의 새로운 원형
지금 이용 가능한 오우 새로운 CP1E CPU 유닛.
- 짜맞춘 세 공항과 CPU 유닛을 포함하는 라인업 : USB, RS-232C, 알에스 485 방식.
- RS 232C 커넥터와 CPU 유닛의 깊이는 20 밀리미터까지 감소됩니다. (N30/40/60S(1))
컴퓨터와의 오우 용이한 접속이 상업적으로 이용 가능한 USB 케이블을 사용합니다.
E30/40/60(S)와 오우, N30/40/60(S@) 또는 NA20 CPU 유닛, 에드 입출력, 아날로그 입출력 또는 접속에 의한 온도 입력
확장 유닛 또는 확장 처리 입출력 장치.
오우 입력은 중단합니다
오우는 고속 반대 기능성을 완료합니다.
N14/20/30/40/60(S@) 또는 NA20 CPU 장치를 위한 트랜지스터 출력에 대한 오우 다용도 펄스제어.
N14/20/30/40/60(S@) 또는 NA20 CPU 유닛을 위한 트랜지스터 출력을 위한 오우 PWM 출력.
오우 증가하는 일련 옵션보드, N30/40/60에 대한 이더넷 옵션보드와 아날로그 옵션보드 또는 NA20 CPU 유닛.
na타입 CPU 유닛 동안, 2 입력과 단일 출력인 오우 빌트인 아날로그 입출력.
오우 다음을 따른 것처럼 표준이 생략됩니다 Ｕ : UL, U1 : UL은 위험 위치), Ｃ 동안 I개 부 2 제품을 (분류합니다 : CSA, UC : 크르스,
UC1 : 크르스는 위험 위치), CU를 위한 I개 부 2 제품을 (분류합니다 : 쿠들, 엔 : NK, Ｌ : 로이드, 킬로 사이클 : KC 등록과 CE : EU 명령.
오우는 이러한 표준 동안 더 이상의 세부사항과 적용 가능 조건을 대표하는 당신의 옴론과 연락합니다.
| 타입 | AC 동력 공급식 | DC 동력 공급식 | |
|---|---|---|---|
| 포맷 | 모델 CP1E-□□□S□D□-A 모델 CP1E-□□□D□-A |
모델 CP1E-□□□S□D□-D 모델 CP1E-□□□D□-D |
|
| 구조 | 패널 형태에 내장됩니다 | ||
| 외형 : 높이 × 깊이 × 폭 | E/N/NA□□ 타입 10 핵심 입출력 유형 (모델 CP1E-E10D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 66 밀리미터 14/20 핵심 입출력 유형 (모델 CP1E-□14/20D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 86 밀리미터 30 핵심 입출력 유형 (모델 CP1E-□30D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 130 밀리미터 40 핵심 입출력 유형 (모델 CP1E-□40D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 150 밀리미터 60 핵심 입출력 유형 (모델 CP1E-N60D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 195 밀리미터 아날로그 짜맞춘 20 핵심 입출력 유형 (모델 CP1E-NA20D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 130 밀리미터 E/N□□S(1) 타입 14/20 핵심 입출력 유형 (모델 CP1E-E14 / 20SD□-□) : 90 밀리미터 (*1) × 79 밀리미터 (*2) × 86 밀리미터 30 핵심 입출력 유형 (모델 CP1E-□30S(1)D□-□) : 90 밀리미터 (*1) × 79 밀리미터 (*2) × 130 밀리미터 40 핵심 입출력 유형 (모델 CP1E-□40S(1)D□-□) : 90 밀리미터 (*1) × 79 밀리미터 (*2) × 150 밀리미터 60 핵심 입출력 유형 (모델 CP1E-□60S(1)D□-□) : 90 밀리미터 (*1) × 79 밀리미터 (*2) × 195 밀리미터 |
||
| 중량 | 10 핵심 입출력 유형 (모델 CP1E-E10D□-□) : 300 Ｇ 이합니다 14 핵심 입출력 유형 (모델 CP1E-□14(S)D□-□) : 360 Ｇ 최대. 20 핵심 입출력 유형 (모델 CP1E-□20(S)D□-□) : 370 Ｇ 최대. 30 핵심 입출력 유형 (모델 CP1E-□30(S□)D□-□) : 600 Ｇ 최대. 40 핵심 입출력 유형 (모델 CP1E-□40(S□)D□-□) : 660 Ｇ 최대. 60 핵심 입출력 유형 (모델 CP1E-□60(S□)D□-□) : 850 Ｇ 최대. 아날로그 짜맞춘 20 핵심 입출력 유형 (모델 CP1E-NA20D□-□) : 680 Ｇ 최대 |
||
| 힘 공급 상술 |
전원 전압 | 100 내지 240 Ｖ AC 50/60 Hz | 24 Ｖ DC |
| 무방한 전원 전압 | 85 내지 264 Ｖ AC | 20.4 내지 26.4 Ｖ DC | |
| 소비 전력 | 15 VA / 100 Ｖ AC 최대. 25 VA/240 Ｖ AC 최대. (모델 CP1E-□10/14/20(S)D□-A) |
9 Ｗ 최대. (모델 CP1E-E10D□-D) 13 Ｗ 최대. (모델 CP1E-N14 / 20D□-D) |
|
| 50 VA/100 Ｖ AC 최대. 70 VA/240 Ｖ AC 최대. (모델 CP1E-□30/40/60(S□)D□-A, 모델 CP1E-NA20D□-A) |
20 Ｗ 최대. (모델 CP1E-N30/40/60(S□)D□-D, 모델 CP1E-NA20D□-D) (*4) |
||
| 유입 전류 | 120 Ｖ AC 20 / 8 부인 맥스. (실온 저온 시동으로) 240 Ｖ AC 40 / 8 부인 맥스. (실온 저온 시동으로) |
24 Ｖ DC 30 / 20 부인 맥스. (실온 저온 시동으로) | |
| 외부 공급 장치 전원 공급기 (*3) | 어떤 것 (모델 CP1E-□10/14/20(S)D□-A) 24 Ｖ DC 300 마 최대. (모델 CP1E-□30/40/60D□-A, 모델 CP1E-□30/40/60SDR-A, 모델 CP1E-NA20D□-A) |
어떤 것 | |
| 절연 저항 | 외부 AC 단말기와 GR 단말기 사이에 20 MΩ 분. (500 V DC insulation resistance���) |
DC 1차 전류와 DC 2차측 전류 사이에를 제외하고. | |
| 절연 내력 | 외부 AC 단말기와 GR 단말기 사이에 1 분 동안 2,300 Ｖ AC 50/60 Hz, 누설 전류 5 마 최대. |
DC 1차 전류와 DC 2차측 전류 사이에를 제외하고. | |
| 전원차단 검출 시간 | 10 부인 민. | 2 부인 민. | |
| 작동 환경 |
동작 대기온도 | 0 내지 55' Ｃ | |
| 에워싼 작동 습도 | 10 내지 90% RH | ||
| 대기를 운영하기 | 어떤 부식성 가스이지 않아야 합니다 | ||
| 상온 저장법 온도 | +75' Ｃ (배제하는 배터리)에 대한 -20 | ||
| 작동 고도 | 2,000 Ｍ 최대. | ||
| 오염 | 오염 정도 2 이합니다 : JIS B3502, IEC61131-2에 따릅니다 | ||
| 잡음 저항 | IEC61000-4-4 순응하는 2 kV (전원 공급선) | ||
| 과전압 범주 | 카테고리 II : JIS B3502, IEC61131-2에 따릅니다 | ||
| EMC 면역 레벨 | 구역 비 | ||
| 내진동성 | 순응한 JIS C60068-2-6 3.5 밀리미터 크기와 5 내지 8.4 Hz, 150 Hz에 대한 8.4 Ｘ와 Ｙ와 Ｚ 방향에서 100 분 동안 9.8 m/s2의 가속 (10 분의 10 일소가 = 100 분 각각 합계됩니다) |
||
| 충격 저항 | 순응한 JIS C60068-2-27 Ｘ와 Ｙ와 Ｚ 방향에서 147 m/s2 3 번 |
||
| 단자 블록 | (제거할 수 없은) 고정형 | ||
| 단자 스크류 사이즈 | M3 | ||
| 승인된 표준 | EC 지시 | ||
| 접지 방법 | 디형 토대 (넘버. 3 타입 토대) | ||
