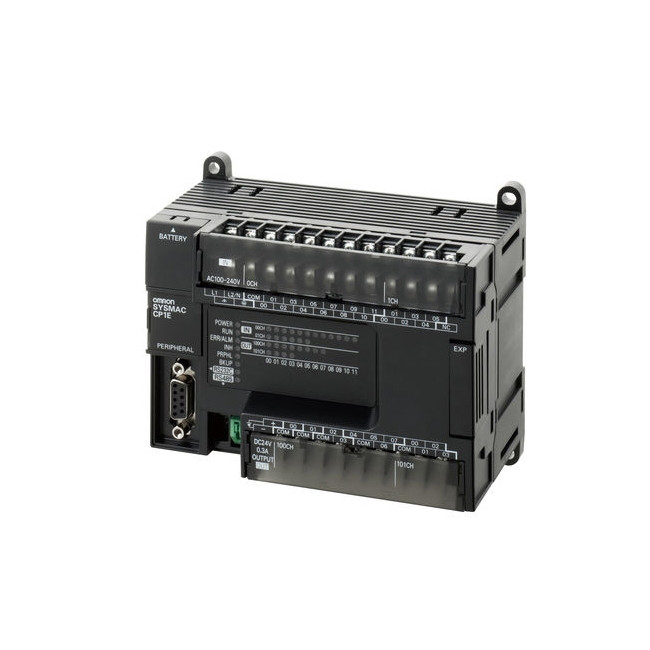

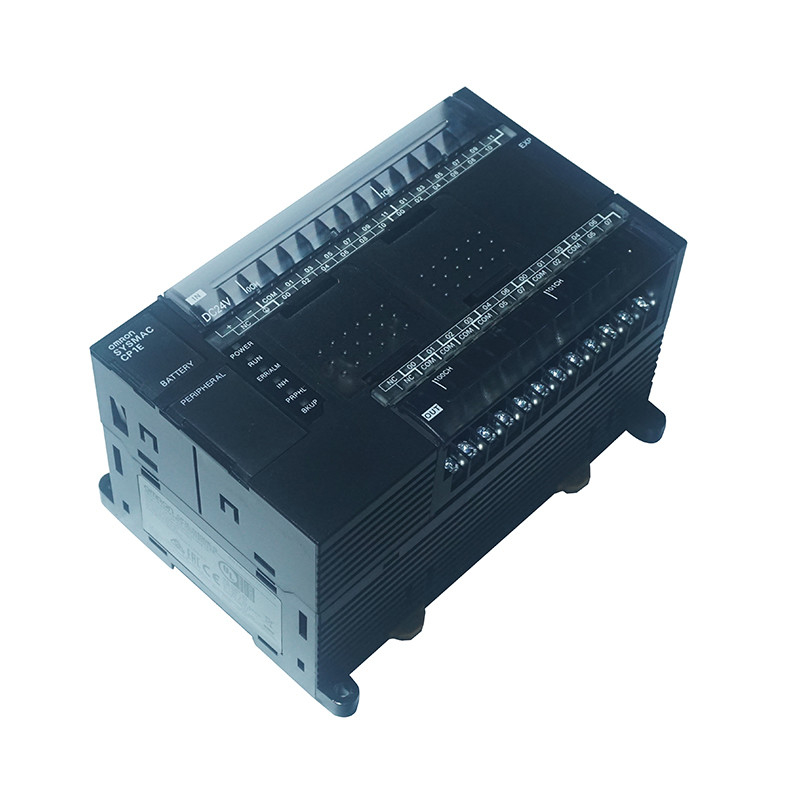

전자 부품 옴론 PLC CP1E-E14SDR-A USB 100 - 240V AC

제품 상세정보

• 가족 정보

  옴론에 의한 소형 제어기들의 극소 PLC CP2 일련은 짜맞춘 2 공항 이더넷의 덕택으로 데이터 수집과의 엠투엠 통신을 제공합니다. 제어와 기계 감시는 쉬울 뿐만 아니라 있는 그러나 또한 생산성을 향상시키고, 예측적 유지 관리를 지원합니다.

  • 2개 공항 이더넷
  • 모든 환경적인 조건에서 소형이고 믿을 만합니다
  • 감소된 선연결 비용
  • 개량 통신성능
  • 더 많은 설계 효율을 위한 선형 보간과 4가지 주축 포지셔닝 기능
  • 확장 온도 범위와 배터리 자유로운 작동

• 품목 정보

  • 짜맞춘 USB-B 공항







  상술



  타입	교류 전력 공급 모델들	DC 전력 공급 모델들
  모델	CP1E-@@@S@D@-A CP1E-@@@D@-A	CP1E-@@@S@D@-D CP1E-@@@D@-D
  구내	패널에 탑재됩니다
  차원 (H × D × W)	E/N/NA@@-type   10개 입출력 핵심 (CP1E-E10D@-@)와 CPU 유닛 : 90 밀리미터 *1 × 85 밀리미터 *2 × 66 밀리미터 14 또는 20 입출력 핵심 (CP1E-@14D@-@/@20D@-@)와 CPU 유닛 : 30개 입출력 핵심 (CP1E-@30D@-@)와 90 밀리미터 *1 × 85 밀리미터 *2 × 86 밀리미터 CPU 유닛 : 90 밀리미터 *1 × 85 밀리미터 *2 × 130 밀리미터 40개 입출력 핵심 (CP1E-@40D@-@)와 CPU 유닛 : 60개 입출력 핵심 (CP1E-N60D@-@)와 90 밀리미터 *1 × 85 밀리미터 *2 × 150 밀리미터 CPU 유닛 : 90 밀리미터 *1 × 85 밀리미터 *2 × 195 밀리미터 20개 입출력 핵심과 빌트인 아날로그 (CP1E-NA20D@-@)와 CPU 유닛 : 90 밀리미터 *1 × 85 밀리미터 *2 × 130 밀리미터 E/N/@@S(1)-type 14 또는 20 입출력 핵심 (CP1E-@14SD@-@/@20SD@-@)와 CPU 유닛 : 30개 입출력 핵심 (CP1E-@30S(1)D@-@)와 90 밀리미터 *1 × 79 밀리미터 *2 × 86 밀리미터 CPU 유닛 : 90 밀리미터 *1 × 79 밀리미터 *2 × 130 밀리미터 40개 입출력 핵심 (CP1E-@40S(1)D@-@)와 CPU 유닛 : 60개 입출력 핵심 (CP1E-@60S(1)D@-@)와 90 밀리미터 *1 × 79 밀리미터 *2 × 150 밀리미터 CPU 유닛 : 90 밀리미터 *1 × 79 밀리미터 *2 × 195 밀리미터
  중량	10개 입출력 핵심 (CP1E-E10D@-@)와 CPU 유닛 : 300g 최대. 14개 입출력 핵심 (CP1E-@14(S)D@-@)와 CPU 유닛 : 360g 최대. 20개 입출력 핵심 (CP1E-@20(S)D@-@)와 CPU 유닛 : 370g 최대.   30개 입출력 핵심 (CP1E-@30(S@)D@-@)와 CPU 유닛 : 600g 최대. 40개 입출력 핵심 (CP1E-@40(S@)D@-@)와 CPU 유닛 : 660g 최대. 60개 입출력 핵심 (CP1E-@60(S@)D@-@)와 CPU 유닛 : 850g 최대. 20개 입출력 핵심과 빌트인 아날로그 (CP1E-NA20D@-@)와 CPU 유닛 : 680g 최대.
  공급 전압	100 내지 240 VAC 50/60 Hz	24 VDC
  작동 전압 범위	85 내지 264 VAC	20.4 내지 26.4 VDC
  소비 전력	15 VA/100 VAC 최대.   25 VA/240 VAC 최대. (CP1E-E10D@-A/@14(S)D@-A/@20(S)D@-A)	9 Ｗ 최대. (CP1E-E10D@-D)   13 Ｗ 최대. (CP1E-N14D@-D/N20D@-D)
  	50 VA/100 VAC 최대.   70 VA/240 VAC 최대. (CP1E-NA20D@-A/@30(S@)D@-A/@40(S@)D@-A/ N60(S@)D@-A)	20 Ｗ 최대.   (CP1E-NA20D@-D/N30(S@)D@-D/N40(S@)D@-D/ N60(S@)D@-D) *4
  유입 전류	120 VAC, 20 한 8 부인 맥스에 대해. 실온에 있는 저온 시동을 위해   240 VAC, 40 한 8 부인 맥스에 대해. 실온에 있는 저온 시동을 위해	24 VDC, 30 한 20 부인 맥스에 대해. 실온에 있는 저온 시동을 위해
  외부 전력 공급 장치 *3	제공되지 않습니다.   (CP1E-E10D@-A/@14(S)D@-A/@20(S)D@-A) 24 VDC, 300 마 (CP1E-NA20D@-A/@30D@-A/@40D@-A/@60D@-A/ @30SDR-A/@40SDR-A/@60SDR-A)	제공되지 않습니다
  절연 저항	20 MΩ 분. 외부 AC 단말기와 GR 단말기 사이의 500 VDC) (에서	DC 1차 전류와 DC 2차측 전류 사이에를 제외하고
  절연 내력	AC 외부와 GR 단말기 누설 전류 사이의 1 분 동안 2,300 VAC 50/60Hz : 5 마 최대.	DC 1차 전류와 DC 2차측 전류 사이에를 제외하고
  동작 대기온도	0 내지 55 'Ｃ
  주변습도	10% 내지 90%
  환경	어떤 부식성 가스.
  상온 저장법 온도	-20 내지 75 (배터리를 배제하는) 'Ｃ
  높이	2,000 Ｍ 최대.
  오염 정도	2 이합니다 : 국제전기기술위원회 61010-2-201을 만납니다.
  잡음 저항	전원 공급선 (IEC61000-4-4.에 대한 콘폼스) 위의 2 kV
  과전압 범주	카테고리 II : 국제전기기술위원회 61010-2-201을 만납니다.
  EMC 면역 레벨	구역 비
  내진동성	JIS 60068-2-6에 따릅니다.   3.5 밀리미터 크기와 5 내지 8.4 Hz, 150 Hz에 대한 8.4 Ｘ와 Ｙ와 Ｚ 방향에서 100 분 동안 9.8 m/s2의 가속 (10 분의 10 일소가 = 100 분 각각 합계됩니다)
  충격 저항	JIS 60068-2-27에 따릅니다.   Ｘ와 Ｙ와 Ｚ 방향에서 147 m/s2, 3 번
  단자 블록	고정됩니다 (제거할 수 없은)
  단자 스크류 사이즈	M3
  해당 규격	EC 지시에 따릅니다
  접지 방법	100 Ω 이하 접지하세요.
