원래 장소:
중국 / 일본
브랜드 이름:
Omron
모델 번호:
CP1E-E10DR-D

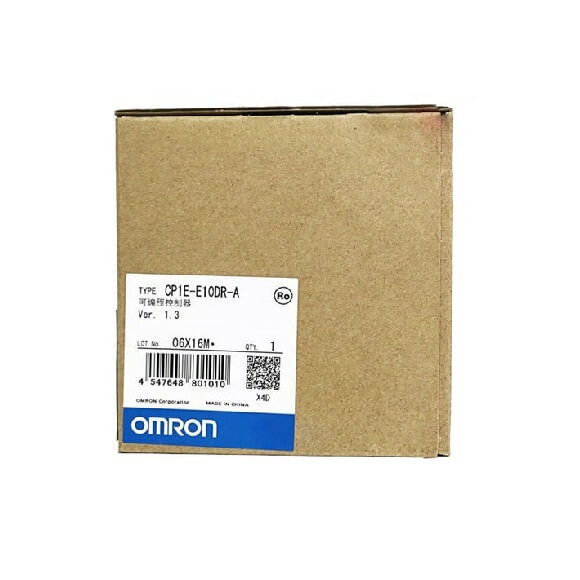

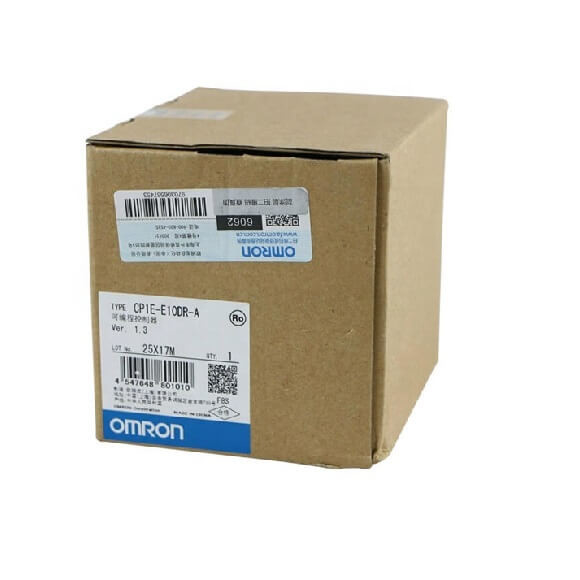

프로모션 판매 배포자 PLC 모듈 CP1E-E10DR-D 프로그램 논리 제어기
CP1E 외부 형상
| 타입 | AC 동력 공급식 | DC 동력 공급식 | |
|---|---|---|---|
| 포맷 | 모델 CP1E-□□□S□D□-A 모델 CP1E-□□□D□-A |
모델 CP1E-□□□S□D□-D 모델 CP1E-□□□D□-D |
|
| 구조 | 패널 형태에 내장됩니다 | ||
| 외형 : 높이 × 깊이 × 폭 | E/N/NA□□ 타입 10 핵심 입출력 유형 (모델 CP1E-E10D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 66 밀리미터 14/20 핵심 입출력 유형 (모델 CP1E-□14/20D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 86 밀리미터 30 핵심 입출력 유형 (모델 CP1E-□30D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 130 밀리미터 40 핵심 입출력 유형 (모델 CP1E-□40D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 150 밀리미터 60 핵심 입출력 유형 (모델 CP1E-N60D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 195 밀리미터 아날로그 짜맞춘 20 핵심 입출력 유형 (모델 CP1E-NA20D□-□) : 90 밀리미터 (*1) × 85 밀리미터 (*2) × 130 밀리미터 E/N□□S(1) 타입 14/20 핵심 입출력 유형 (모델 CP1E-E14 / 20SD□-□) : 90 밀리미터 (*1) × 79 밀리미터 (*2) × 86 밀리미터 30 핵심 입출력 유형 (모델 CP1E-□30S(1)D□-□) : 90 밀리미터 (*1) × 79 밀리미터 (*2) × 130 밀리미터 40 핵심 입출력 유형 (모델 CP1E-□40S(1)D□-□) : 90 밀리미터 (*1) × 79 밀리미터 (*2) × 150 밀리미터 60 핵심 입출력 유형 (모델 CP1E-□60S(1)D□-□) : 90 밀리미터 (*1) × 79 밀리미터 (*2) × 195 밀리미터 |
||
| 중량 | 10 핵심 입출력 유형 (모델 CP1E-E10D□-□) : 300 Ｇ 이합니다 14 핵심 입출력 유형 (모델 CP1E-□14(S)D□-□) : 360 Ｇ 최대. 20 핵심 입출력 유형 (모델 CP1E-□20(S)D□-□) : 370 Ｇ 최대. 30 핵심 입출력 유형 (모델 CP1E-□30(S□)D□-□) : 600 Ｇ 최대. 40 핵심 입출력 유형 (모델 CP1E-□40(S□)D□-□) : 660 Ｇ 최대. 60 핵심 입출력 유형 (모델 CP1E-□60(S□)D□-□) : 850 Ｇ 최대. 아날로그 짜맞춘 20 핵심 입출력 유형 (모델 CP1E-NA20D□-□) : 680 Ｇ 최대 |
||
| 힘 공급 상술 |
전원 전압 | 100 내지 240 Ｖ AC 50/60 Hz | 24 Ｖ DC |
| 무방한 전원 전압 | 85 내지 264 Ｖ AC | 20.4 내지 26.4 Ｖ DC | |
| 소비 전력 | 15 VA / 100 Ｖ AC 최대. 25 VA/240 Ｖ AC 최대. (모델 CP1E-□10/14/20(S)D□-A) |
9 Ｗ 최대. (모델 CP1E-E10D□-D) 13 Ｗ 최대. (모델 CP1E-N14 / 20D□-D) |
|
| 50 VA/100 Ｖ AC 최대. 70 VA/240 Ｖ AC 최대. (모델 CP1E-□30/40/60(S□)D□-A, 모델 CP1E-NA20D□-A) |
20 Ｗ 최대. (모델 CP1E-N30/40/60(S□)D□-D, 모델 CP1E-NA20D□-D) (*4) |
||
| 유입 전류 | 120 Ｖ AC 20 / 8 부인 맥스. (실온 저온 시동으로) 240 Ｖ AC 40 / 8 부인 맥스. (실온 저온 시동으로) |
24 Ｖ DC 30 / 20 부인 맥스. (실온 저온 시동으로) | |
| 외부 공급 장치 전원 공급기 (*3) | 어떤 것 (모델 CP1E-□10/14/20(S)D□-A) 24 Ｖ DC 300 마 최대. (모델 CP1E-□30/40/60D□-A, 모델 CP1E-□30/40/60SDR-A, 모델 CP1E-NA20D□-A) |
어떤 것 | |
| 절연 저항 | 외부 AC 단말기와 GR 단말기 사이에 20 MΩ 분. (500 V DC insulation resistance���) |
DC 1차 전류와 DC 2차측 전류 사이에를 제외하고. | |
| 절연 내력 | 외부 AC 단말기와 GR 단말기 사이에 1 분 동안 2,300 Ｖ AC 50/60 Hz, 누설 전류 5 마 최대. |
DC 1차 전류와 DC 2차측 전류 사이에를 제외하고. | |
| 전원차단 검출 시간 | 10 부인 민. | 2 부인 민. | |
| 작동 환경 |
동작 대기온도 | 0 내지 55' Ｃ | |
| 에워싼 작동 습도 | 10 내지 90% RH | ||
| 대기를 운영하기 | 어떤 부식성 가스이지 않아야 합니다 | ||
| 상온 저장법 온도 | +75' Ｃ (배제하는 배터리)에 대한 -20 | ||
| 작동 고도 | 2,000 Ｍ 최대. | ||
| 오염 | 오염 정도 2 이합니다 : JIS B3502, IEC61131-2에 따릅니다 | ||
| 잡음 저항 | IEC61000-4-4 순응하는 2 kV (전원 공급선) | ||
| 과전압 범주 | 카테고리 II : JIS B3502, IEC61131-2에 따릅니다 | ||
| EMC 면역 레벨 | 구역 비 | ||
| 내진동성 | 순응한 JIS C60068-2-6 3.5 밀리미터 크기와 5 내지 8.4 Hz, 150 Hz에 대한 8.4 Ｘ와 Ｙ와 Ｚ 방향에서 100 분 동안 9.8 m/s2의 가속 (10 분의 10 일소가 = 100 분 각각 합계됩니다) |
||
| 충격 저항 | 순응한 JIS C60068-2-27 Ｘ와 Ｙ와 Ｚ 방향에서 147 m/s2 3 번 |
||
| 단자 블록 | (제거할 수 없은) 고정형 | ||
| 단자 스크류 사이즈 | M3 | ||
| 승인된 표준 | EC 지시 | ||
| 접지 방법 | 디형 토대 (넘버. 3 타입 토대) | ||
기록. 확장 처리 입출력 장치와 확장 유닛 일반 규격은 CPU 단위에 대해서 말하자면 동일 조건을 사용합니다.
* 1. 거치용 선반과 110 밀리미터의 전체
*2. 케이블을 배제하기
*3. 전원 입력 장치에 대한 외부 전력 공급 장치를 사용하세요. 출력 장치를 운전하기 위해 그것을 사용하지 마세요.
* 4. 이것은 최대 시스템 구성의 정격값입니다. DC 전력 종류를 위한 소비 전력을 산정하기 위해 다음의 방식을 사용하세요.
방식 :
DC 전력 소비 = (5 Ｖ 전류 소모) × 5 V/70% (CP1L 내부 전원 효율) + (24 Ｖ 전류 소모) × 1.1 (전류 요동 요인)
충분한 여분을 허락하는 DC 전력 공급 장치를 선택하기 위해 위에서 말한 것에 의한 계산 결과를 이용하세요.
