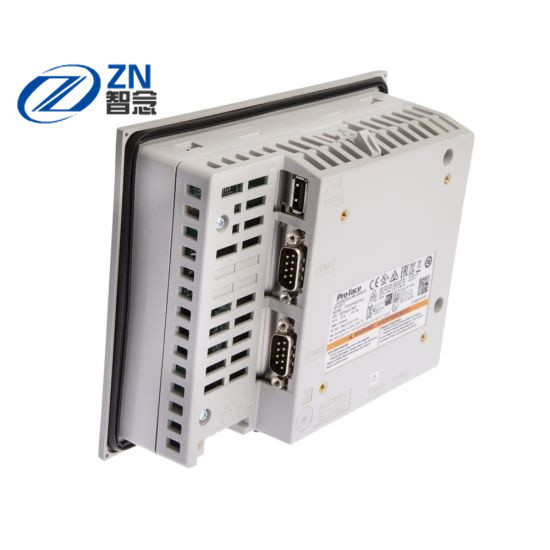

PFXGP4301TAD 프로페이스 HMI 7 인치는 백라이트 터치 스크린을 이끌었습니다

Name: PFXGP4301TAD 프로페이스 HMI 7 인치는 백라이트 터치 스크린을 이끌었습니다
Brand: Changsha Zhinian Automation Equipment Co., Ltd.
SKU: PFXGP4301TAD
Price: 2,550.00 USD
Availability: InStock

원래 장소	중국/일본
브랜드 이름	Proface
모델 번호	PFXGP4301TAD

제품 세부 정보

브랜드:

프로페이스

상태:

새롭습니다

생산 소요 시간:

주식

MOQ:

원래 장소:

중국/일본

통화:

미화/인민폐

보증:

12개월

운송 용어:

DHL/TNT/UPS/FEDEX 등

강조하다:

7Inch 터치 스크린 프로페이스 HMI

PFXGP4301TAD HMI

지불 및 배송 조건

최소 주문 수량

1/개

가격

USD100-5000/pc

포장 세부 사항

통 패키징

배달 시간

3-5일

지불 조건

티/티, 웨스턴 유니온

공급 능력

주당 10pc

제품 설명

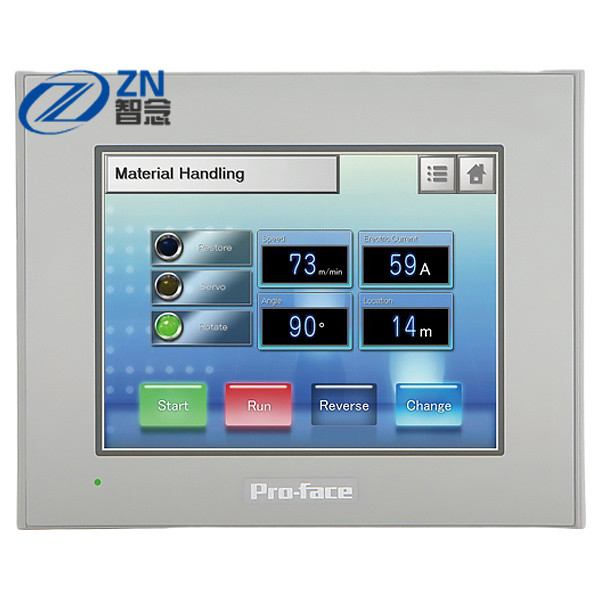

PFXGP4301TAD Proface HMI 7인치 LED 백라이트 터치 스크린

표준 제품 정보

가족

HMI

시리즈

GP4000 시리즈

크기

모델

PFXGP4301TAD

글로벌 코드

PFXGP4301TAD

제품 특징

5" DC 아날로그

수리 상태

✔ (유지보수 서비스 가능, 유지보수 가능)

디스플레이 사양

디스플레이 유형

TFT 컬러 LCD

디스플레이 크기

5.7"

해결

320 x 240픽셀(QVGA)

효과적인 전시 지역

W115.2 x H86.4mm[W4.54 x H3.40인치]

디스플레이 색상

65,536색(점멸 없음) / 16,384색(점멸)

백라이트

흰색 LED (사용자가 교체할 수 없습니다. 교체가 필요한 경우 가까운 대리점에 문의하십시오.)

백라이트 수명

50,000시간이상(백라이트 밝기가 50%로 감소하기 전에 각각 25°C[77°F]에서 연속 작동)

밝기 조절

16단계(터치 패널 또는 소프트웨어로 조정)

터치 패널 유형

저항막(아날로그)

터치 패널 해상도

1,024 x 1,024

터치 패널 수명

1,000,000회 이상

언어 글꼴

일본어: 6,962(JIS 표준 1 및 2)(한자 외 607자 포함), ANK: 158(한국어, 중국어 번체, 중국어 간체, 태국어 및 키릴어는 화면 편집기의 글꼴 설정에서 추가할 수 있습니다. )

문자 크기

표준 글꼴: 8 x 8, 8 x 16, 16 x 16 및 32 x 32 픽셀 글꼴, Stroke 글꼴: 6 ~ 127 픽셀 글꼴, 이미지 글꼴: 8 ~ 72 픽셀 글꼴

글꼴 크기

표준 글꼴: 너비를 최대 8배까지 확장할 수 있습니다.높이를 최대 8배까지 확장할 수 있습니다.*1

8 x 8 도트

40자x 30행

8 x 16 도트

40자x 15행

16 x 16 도트

20자x 15행

32 x 32 도트

10자x 7행

1다른 글꼴 크기는 편집기 소프트웨어로 설정할 수 있습니다.

전기 사양

정격 입력 전압

24Vdc

입력 전압 제한

19.2~28.8Vdc

허용 전압 강하

5ms 이하

전력 소비

10.5W 이하

돌입 전류

30A 이하

잡음 내성

노이즈 전압 : 1,000 Vp-p
펄스 지속 시간: 1µs
상승 시간: 1ns
(소음 시뮬레이터를 통해)

내전압

1,000 Vac, 20 mA 1분간(전원 단자와 FG 단자 간)

절연 저항

500 Vdc, 10 MΩ 이상(전원 단자와 FG 단자 간)

환경 사양

국제 안전 기준

주변 공기 온도

0~55°C[32~131°F]

보관 온도

-20 ~ +60°C[-4 ~ 140°F]

주변 습도

10 ~ 90% RH(습구 온도: 최대 39°C[102.2°F] - 결로 현상이 없을 것)

보관 습도

10 ~ 90% RH(습구 온도: 최대 39°C[102.2°F] - 결로 현상이 없을 것)

먼지

0.1mg/m삼(10-7온스/피트삼) 이하(비도전 레벨)

오염도

오염도 2 환경에서 사용

부식성 가스

부식성 가스가 없을 것

기압(고도 범위)

800 ~ 1,114hPa(해발 2,000m[6,561피트] 이하)

진동 저항

IEC/EN 61131-2 준수
5~9Hz 편진폭 3.5mm[0.14인치]
9~150Hz 고정 가속도: 9.8m/s2
X, Y, Z 각 방향 10주기(약 100분)

충격 저항

IEC/EN 61131-2 준수 147m/s2, X, Y, Z 방향 3회

정전기 방전 내성

접촉 방전 방식: 6kV(IEC/EN61000-4-2 레벨 3)

메모리

애플리케이션 메모리

GP-Pro EX를 사용하는 경우:
- 미디어: 플래시 EPROM
- 화면 영역: 16MB *사용자 글꼴 영역의 용량 초과 시 화면 영역을 사용합니다. 예를 들어 이미지 글꼴이나 그림 글꼴을 사용하는 경우입니다.
- 사용자 글꼴 영역: 8MB
- 로직 프로그램 영역: 132KB(15,000스텝 상당) *소프트웨어에서 최대 60,000스텝까지 변환 가능.그러나 이렇게 하면 애플리케이션 메모리 용량(화면 데이터용)이 1MB 줄어듭니다.
- 여유 공간: 없음

이동식 시스템:아니요

백업 메모리

GP-Pro EX를 사용하는 경우:
- 화면 면적: SRAM 320KB
- 가변 영역: SRAM 64KB

배터리:교체형 배터리 / 시계 데이터 백업용 기본 배터리

클록 정확도

±65초/월(상온 및 전원 OFF시 편차)*2

2작동 온도와 장치의 수명에 따라 시계는 -380초에서 +90초/월까지 편차가 있을 수 있습니다.이 수준의 편차가 문제가 되는 시스템의 경우 사용자는 필요할 때 모니터링하고 조정해야 합니다.

인터페이스 사양

직렬(COM1)

비동기 전송: RS-232C, 데이터 길이: 7 또는 8비트, 정지 비트: 1 또는 2비트, 패리티: 없음, 짝수 또는 홀수, 데이터 전송 속도: 2,400~115,200bps, 커넥터: D-Sub 9(플러그)

직렬(COM2)

비동기 전송: RS-422/485, 데이터 길이: 7 또는 8비트, 정지 비트: 1 또는 2비트, 패리티: 없음, 짝수 또는 홀수, 데이터 전송 속도: 2,400~115,200bps, 187,500bps(MPI), 커넥터: D-Sub 9핀(플러그)

USB(A형)

USB 2.0 준수(유형 A) x 1
전원 전압: 5Vdc ±5%
출력 전류: 500mA 이하
통신 거리: 5m[16.4ft.] 이하

USB(미니 B)

USB 2.0(mini-B) x 1에 준거, 통신 거리: 5m[16.4ft] 이하

이더넷

IEEE802.3i / IEEE802.3u, 10BASE-T / 100BASE-TX, 커넥터: 모듈러 잭(RJ-45) x 1

SD 카드

SD 카드 슬롯 x 1

구조적 사양

접지

기능 접지: 접지 저항 100Ω, 2mm2(AWG 14) 이상의 두꺼운 전선 또는 해당 국가의 해당 표준.(FG, SG 단자도 동일)

냉각 방식

자연적인 공기 순환

구조

IP65f NEMA #250 TYPE 4X/13(인클로저에 올바르게 설치된 경우 전면 패널)*삼

외부 치수

W169.5 x H137 x D59.5mm[W6.67 x H5.39 x D2.34인치]

패널 절단 치수

W156 x H123.5mm[W6.14 x H4.86인치]
패널 두께 영역: 1.6~5mm[0.06~0.2인치]*4

무게

0.8kg[1.76lb] 이하

삼견고한 패널에 설치된 장치의 전면은 사양에 표시된 표준과 동등한 조건을 사용하여 테스트되었습니다.장치의 저항 수준이 이러한 표준과 동일하더라도 장치에 영향을 미치지 않아야 하는 오일은 장치를 손상시킬 수 있습니다.이는 증발된 오일이 존재하거나 저점도 절삭유가 장기간 장치에 부착되도록 허용되는 영역에서 발생할 수 있습니다.유닛의 전면 보호 시트가 벗겨지면 오일이 유닛으로 유입될 수 있으므로 별도의 보호 조치를 권장합니다.또한 승인되지 않은 오일이 있을 경우 전면 패널의 플라스틱 덮개가 변형되거나 부식될 수 있습니다.따라서 장치를 설치하기 전에 장치의 작동 환경에 존재할 조건 유형을 확인하십시오.설치 개스킷을 장기간 사용하거나 장치와 개스킷을 패널에서 제거하면 원래 보호 수준을 보장할 수 없습니다.원래 보호 수준을 유지하려면 정기적으로 설치 개스킷을 교체하십시오.

4치수 공차의 경우 모든 +1/-0mm[+0.04/-0인치] 및 각도 R은 R3[R0.12인치] 미만입니다.설치 벽 두께가 "Panel Cut 치수"의 권장 범위 내에 있더라도 벽의 재질, 크기, GP 및 기타 장치의 설치 위치에 따라 설치 벽이 휘어질 수 있습니다.뒤틀림을 방지하기 위해 설치 표면을 강화해야 할 수 있습니다.

치수

외부 치수
