| 원래 장소 | 중국 / 일본 |
| 브랜드 이름 | Proface |
| 모델 번호 | PFXSP5700TPD |

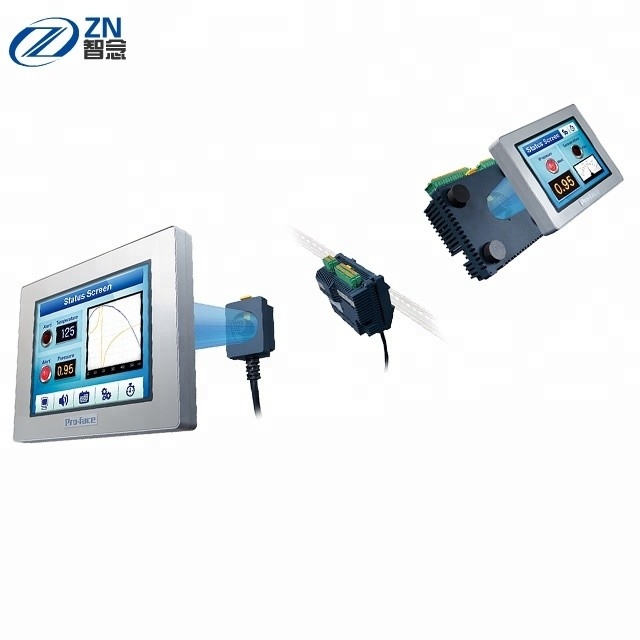

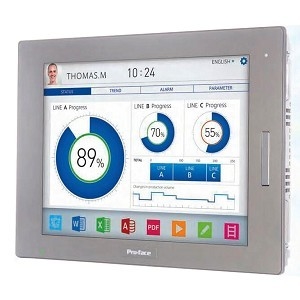

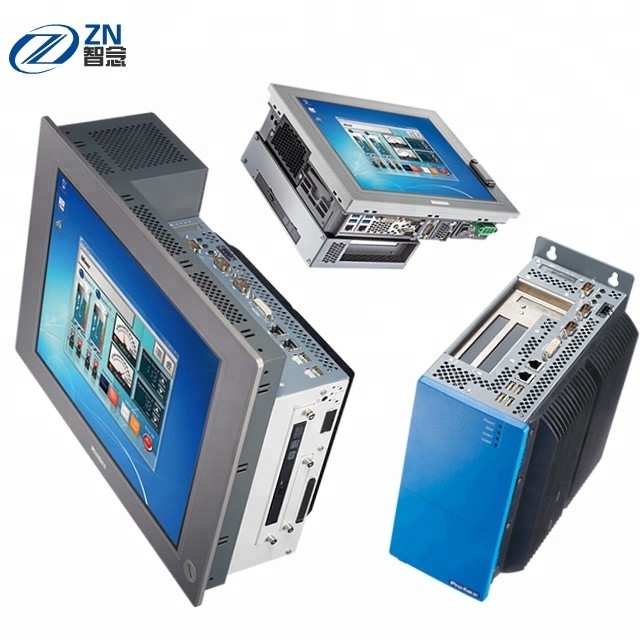

PFXSP5700TPD GP4000 시리즈(표준) Proface HMI PLC(신규 및 기존 포장 포함)
| 디스플레이 유형 |
TFT 컬러 LCD
|
|---|---|
| 디스플레이 크기 |
15”
|
| 해결 |
1,024 x 768픽셀(XGA)
|
| 유효 표시 영역 |
W304.1 x H228.1mm
(W11.97 x H8.98인치) |
| 디스플레이 색상 |
1600만 색상
디스플레이 색상에 대한 자세한 내용은 화면 편집 소프트웨어의 설명서를 참조하십시오. |
| 백라이트 |
백색 LED
(사용자가 교체할 수 없습니다. 교체가 필요한 경우 지역 대리점에 문의하십시오.) |
| 밝기 조절 |
0...100(터치 패널 또는 소프트웨어로 조정)
|
| 백라이트 수명 |
50,000시간 이상(25°C[77°F]에서 계속 작동
백라이트 밝기가 50%로 감소하기 전에 |
| 애플리케이션 메모리 |
화면 크기: 64MB *SD 카드
|
| 터치 패널 유형 |
저항막(아날로그, 멀티터치)
|
| 터치 패널 해상도 |
1,024 x 1,024
|
| 터치 패널 서비스 수명 |
100만회 이상
|
| USB(TYPE-A) |
전면 USB 2.0(A형) x 1
|
| USB(미니 B) |
USB 2.0(미니 B) x 1*2
|
| 국제 안전 표준 |
|
|---|---|
| 정격 입력 전압 |
12...24Vdc
|
| 입력 전압 제한 |
10.8...28.8 Vdc
|
| 허용 전압 강하 |
12Vdc: 1.25ms 이하
24Vdc: 5ms 이하 |
| 전력 소비 |
57W 이하(박스 모듈이 있는 디스플레이 모듈)*1
22W 이하(디스플레이 모듈만 해당) |
| 돌입 전류 |
30A 이하
|
| 내전압 |
1,000 Vac, 1분간 20 mA(충전 단자와 FG 단자 간)
|
| 절연 저항 |
500 Vdc, 10 MΩ 이상(충전 단자와 FG 단자 간)
|
| 주변 기온 |
0...60°C(32...140°F)
|
| 보관 온도 |
-20...60 °C(-4...140 °F)
|
| 보관 습도 |
10%...90% RH(비응축, 습구 온도
39°C[102.2°F] 이하) |
| 먼지 |
0.1mg/m3(10-7oz/ft3) 이하(비전도성 수준)
|
| 오염도 |
오염 등급 2 환경에서 사용
|
| 대기 |
800...1,114hPa(2,000m[6,561피트] 이하)
|
| 진동 저항 |
IEC/EN 61131-2 준수
5...9Hz 단일 진폭 3.5mm(0.14인치) 9...150Hz 고정 가속도: 9.8m/s2 X, Y, Z 방향 10주기(약 100분) |
| 노이즈 내성 |
노이즈 전압: 1,000Vp-p
펄스 지속 시간: 1μs 상승 시간: 1ns (노이즈 시뮬레이터를 통해) |
| 정전기 방전 내성 |
접점 방전 방식: 6kV(IEC/EN 61000-4-2 레벨 3)
|
| 구조 |
출하 시 설치된 전면 USB 덮개를 사용하는 경우: IP65F,IP67F.
전면 USB 커버를 옵션으로 사용하는 경우: IP66F, IP67F, Type 4X(실내 전용)/13 * 본 제품의 전면은 인클로저에 적절하게 설치하고 사용하지 않은 경우 전면 패널 USB 포트. 참고: 옵션은 Pro-face에서 제조한 나사가 있는 전면 USB 덮개입니다. (모델 번호 PFXZCDCVUS1).*삼 |
| 무게 약. |
4.5kg(9.9파운드) 이하
|
| 외부 치수 |
W397 x H296 x D67 mm(W15.6 x H11.7 x D2.64인치)
|
| 패널 절단 치수 |
W383.5 x H282.5mm(W15.1 x H11.12인치)*2
패널 두께 영역: 1.6...5mm(0.06...0.2인치)*4 |
