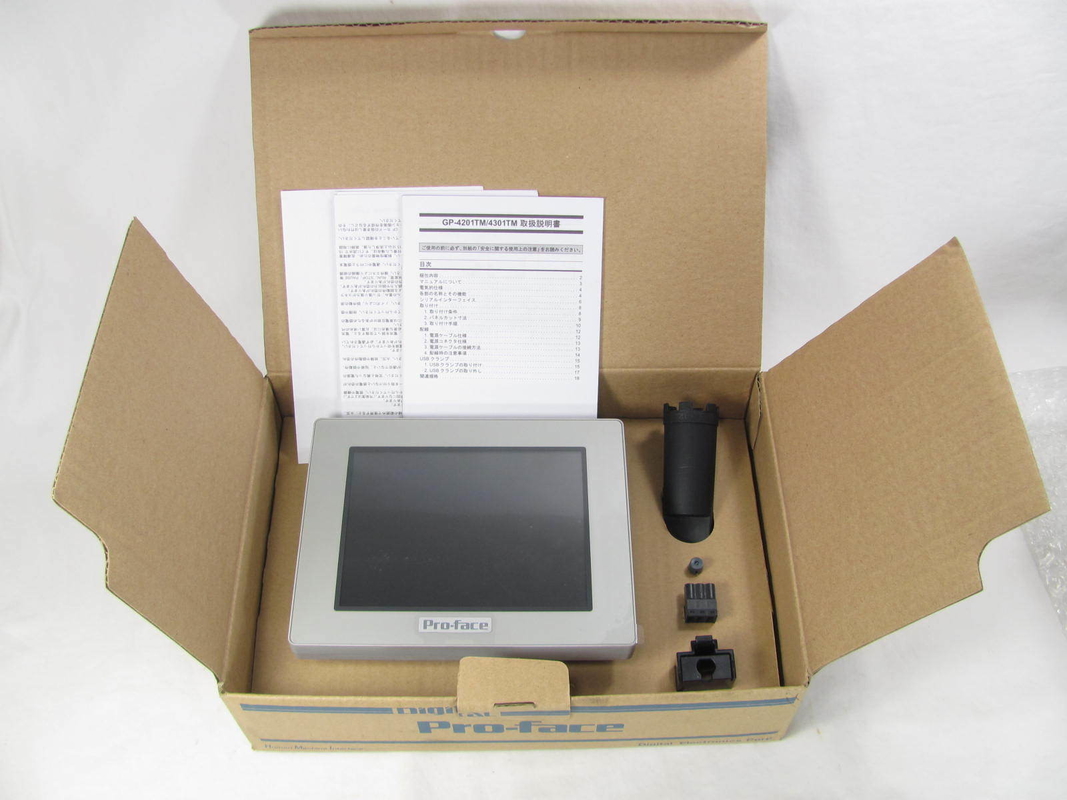

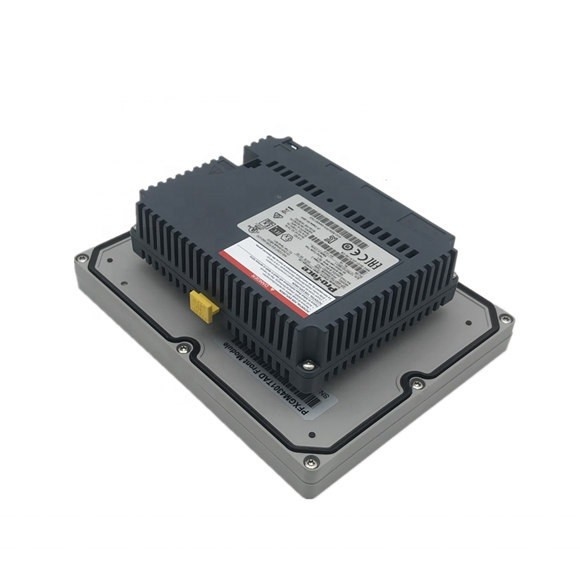

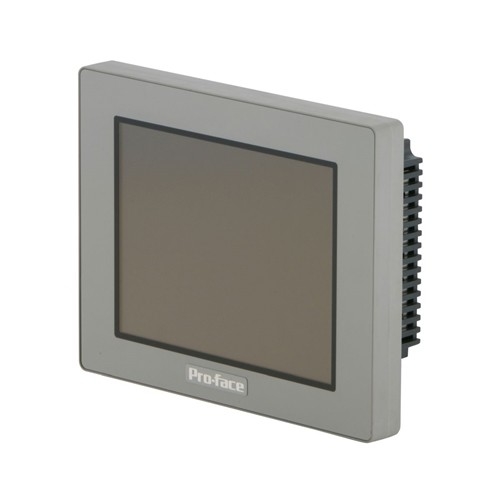

PFXGP4114T2D 프로페이스 뜨거운 살레 HMI 7 인치는 터치 스크린을 이끌었습니다

PFXGP4114T2D 프로페이스 뜨거운 살레 HMI 7 인치는 터치 스크린을 이끌었습니다

HMI 7In은 터치 스크린을 이끌었습니다

PFXGP4114T2D

원래 장소:

중국/일본

브랜드 이름:

Proface

모델 번호:

PFXGP4114T2D

저희와 연락
인용 을 요청 하십시오
Product Details
상표:
프로페이스
상태:
새로운
리드타임:
재고
MOQ:
1
원래 장소:
중국/일본
통화:
미화/인민폐
보증:
12개월
배송 기간:
DHL/TNT/UPS/FEDEX 등
Payment & Shipping Terms
최소 주문 수량
1/개
가격
USD100-5000/pc
포장 세부 사항
판지 포장
배달 시간
3-5일
지불 조건
티/티, 웨스턴 유니온
공급 능력
주당 10pc
Product Description
표준품 정보
가족
HMI
시리즈
GP4100 시리즈
사이즈
4.3"
모델
PFXGP4114T2D
전역적 부호
PFXGP4114T2D
제품 특징
4.3 " 넓은 DC 이더넷 색
수리 상태
- (유지보수 서비스는 이용 가능하지 않습니다. 새로운 구성 단위로 대체하세요.)
디스플레이 사양
디스플레이 형태
TFT 컬러 LCD
디스플레이 크기
4.3 " 넓입니다
결의안
480 X 272 화소
화면표시부
W95 X H53.9 밀리미터 [W3.74 X H2.12에.]
표시색
65,536이지 색
백라이트
백색 LED (전혀 사용자 치환성. 대체가 요구될 때, 당신의 지역 유통업체와 연락하세요.)
백라이트 서비스 수명
50,000 하스. 또는 더 백라이트 휘도 전에 25 'C [77 'F]에 있는 연속작동에서 (각각은50%)로 감소합니다
휘도 제어
16 수준 (터치 패널과 아드쥐스트드)
전기 규격서
평가된 입력 전압
12 내지 24 프디시
입력 전압 제한
10.2 28.8 프디시에
허용 전압 강하
가장 낮은 입력 전압과 1명의 부인 이하, 평가된 입력 전압과 10명의 부인 이하
소비 전력
5W
돌입 전류
12 프디시 : 20 또는 더 덜 24 프디시 : 40 한 또는 더 덜
전압 내구성
1,000 Vac, 1 분 동안 20 마 (전원 터미널과 FG 터미널 사이에)
절연 저항
500 프디시, 10 MΩ 또는 많습니다 (전원 터미널과 FG 단말기 사이에)
환경 규격
국제 안전 기준
주위 공기 온도
0 내지 50 'C [32 내지 122 'F]
저장 온도
+60 'C [-4 내지 140 'F]에 대한 -20
주변습도
10 내지 90 % RH (습구 온도 : 39 'C [102.2 'F]은 한계에 이릅니다. - 비결노 상태)
저장 습도
10 내지 90 % RH (습구 온도 : 39 'C [102.2 'F]은 한계에 이릅니다. - 비결노 상태)
0.1 마그네슘 / M3(10-7온스 / ft3) 또는 더 적습니다 (비전도성 수준)
오염 정도
오염 정도 2 환경에 사용하기 위해
부식성 가스
부식성 가스가 없습니다
기압 (고도 범위)
800 내지 1,114 hPa (2,000 M [6,561 피트] 해발 고도 이하
내진동성
순응한 IEC / EN 61131-2
5 내지 9 Hz는 안에 크기 3.5 밀리미터 [0.14를 선발합니다.]
9 내지 150 Hz 고정된 가속 : 9.8 초당 미터2
(대략적인 10이지 사이클을 위한 Z 방향인 X, Y. 100 분.)
내진동성
IEC / EN 61131-2 순응하는 147 초당 미터23 번 동안 Z 방향인 X, Y
정전기 방전 면역
접촉 토출법 : 6 kV (국제전기기술위원회 / EN61000-4-2 레벨 3)
메모리
응용 메모리
사용할 때 전 다음을 GP-프로
- 매체 : 플래쉬 이이피롬
- 스크린 영역 : 사용자 폰트 분야의 용량이 이미지 폰트 또는 사진 폰트가 사용되는 때인 예를 위해 초과되는 8MB *Use 스크린 영역.
- 사용자 폰트 지역 : 어떤 것
- 논리 프로그램 영역 : 60,000 단계에 대한 132KB (15,000 단계에 해당된) *Up는 소프트웨어 내에서 전환될 수 있습니다. 그러나, 이것은 1 MB에 의해 (화면 데이터를 위한) 응용 기억장치 용량을 감소시킵니다.
- 자유 공간 : 어떤 것

제거할 수 있는 시스템 : 부정
백업 메모리
사용할 때 전 다음을 GP-프로
- 스크린 영역 : 플래쉬 이이피롬 128KB
- 변수 영역 : 어떤 것

배터리 : 어떤 것*1

메모리 용량에 대한 1For 세부 사항이 당신의 화면 편집 소프트웨어를 위해 설명서를 언급합니다.

인터페이스 규격
USB (종류 A)
USB 2.0 (종류 A) X 1에 따릅니다
전원 전압 : 5 프디시 ±5 %
통신 거리 : 3 M [9.84 피트] 이합니다
USB (소형-B)
USB 2.0 (소형-B) X 1, 통신 거리에 따릅니다 : 3 M [9.84 ft] 이합니다
이더넷
IEEE802.3u, 10BASE-T / 100BASE-tx, 연결기 : 모듈러 잭 (RJ-45) X 1
구조적 명세
토대
기능적 토대 : 100 Ω, 2 밀리미터의 접지 저항2(AWG 14) 또는 더 두꺼운 와이어 또는 당신의 국가의 해당 규격 (FG와 SG 단말기도 마찬가진).
냉각 방식
자연 공기 순환
구조
IP65F, 종류 1, 종류 4X (단지 실내 사용), 종류 13*2
외형 칫수
W124.9 X H90.4 X D38.8 밀리미터 [W4.92 X H3.56 X D1.53에.]
패널 절개부 차원
W112.5 X H77.5 밀리미터 [W 4.43 X H3.05에.]
패널 컷아웃 어댑터 (개별적으로 팔리는 PFXZCFAD31)와 함께 : W105 X H66 밀리미터 [W4.13 X H2.6에.]
중량
0.22 킬로그램 [0.49 파운드] 이합니다

솔리드 패널에 설치된 단위의 앞 면이 2The명 시방서에 나타난 기준에 해당된 시험된 사용 조건이었습니다. 단위의 저항의 수준이 이러한 기준에 상당할 지라도, 단위에 어떤 영향도 미치지 않아야 하는 유가는 아마 단위에게 해를 입힐 수 있습니다. 이것은 각각 증착된 석유가 참석하는거날 석유를 줄이는 낮은 점성이 오랜 시간 동안 부대를 고수할 수 있는 지역에서 발생할 수 있습니다. 만약 단위의 앞 면 보호 시트가 벗겨진 꺼짐 상태가 되면, 이러한 조건이 단위 안으로 원유의 진입으로 이어질 수 있고 분리된 보호 측정이 제안됩니다. 또한, 비공인 오일이 참석하면, 그것은 프런트 패널의 플라스틱 커버의 변형 또는 부식을 야기시킬 수 있습니다. 그러므로 단위를 설치하기 전에 단위의 운영 환경에서 참석할 조건의 유형을 확인하기 위해 확신하세요. 설치 가스킷이 오랜 기간 동안 사용되면, 또는 대와 그것의 가스킷이 패널에서 제거되면, 원래인 수준의 보호는 보장될 수 없습니다. 원래 보호 수준을 유지하기 위해, 정기적으로 설치 가스킷을 대체하기 위해 확신하세요.

차원
외형 칫수
패널 절개부 차원
112.5 밀리미터 (+1/-0 밀리미터)
(4.43에. [+0.04/-0에.])
77.5 밀리미터 (+1/-0 밀리미터)
(3.05에. [+0.04/-0에.])
1.5 6 밀리미터에
(0.06 내지 0.24에.)
2 내지 3 밀리미터
(0.08 내지 0.12에.)
* 패널 컷아웃 어댑터 (개별적으로 팔리는 PFXZCFAD31)와 함께 : W105 X H66 밀리미터 (W4.13 X H2.6에.)
케이블과 외형 칫수

첨부된 설치 파스너와 차원
