원래 장소:
중국 / 일본
브랜드 이름:
OMRON
모델 번호:

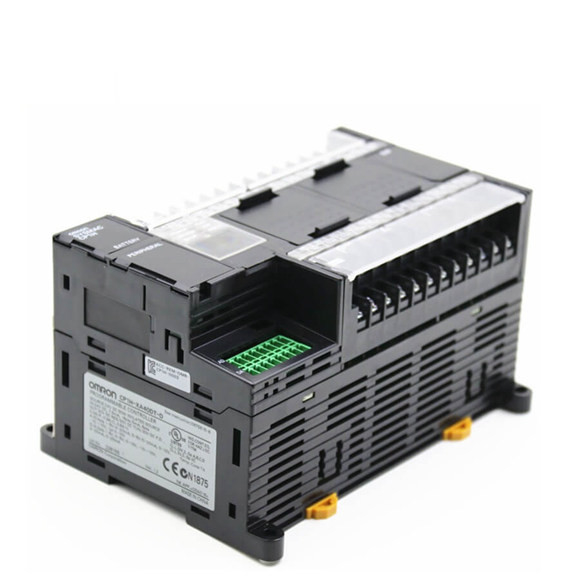

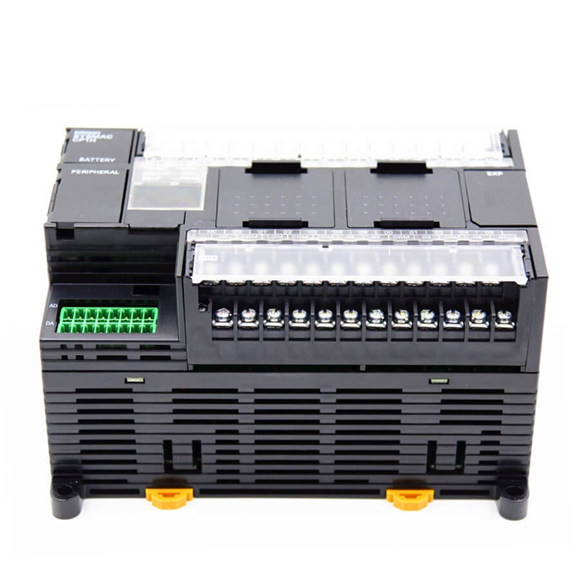

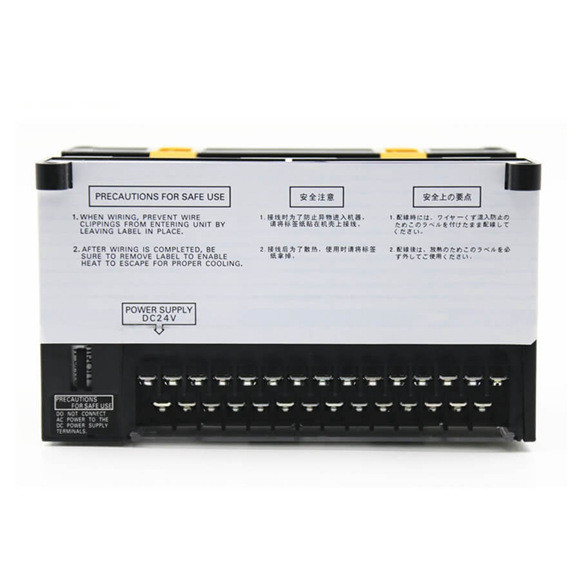

CP1H-XA40DT-D-SC
옴론 전자공학 CP1 시리즈 마이크로 프로그램 논리 제어기 CPU 모듈, 빌트인 아날로그 신호 입출력 단자와 USB + 2 선택 항구, 40 점 : 24-inputs/16-NPN (트랜지스터 하락) 출력, 320이지 입출력 최대 능력, 24 VDC
모든 옴론 제품을 브라우징하세요
| 모델들 | CP1H-XA CPU 유닛 | CP1H-X CPU 유닛 | CP1H-Y CPU 유닛 | |||
| CP1H-XA@@@-@ | CP1H-X@@@-@ | CP1H-Y@@@-@ | ||||
| 제어 수법 | 프로그램 내장 방식 | |||||
| 입출력 장치의 제어 | 즉각적 리프레싱과 주기적 스캔 | |||||
| 프로그램 언어 | 래더 다이어그램 | |||||
| 기능 블럭 | 기능 블럭 정의의 최대수 : 예의 128 최대수 : 기능 블럭 정의에서 쓸 수 있는 256개 언어 : 래더 다이어그램, 구조화 텍스트 (ST) | |||||
| 명령어 길이 | 교육 당 1 내지 7 단계 | |||||
| 교육 | 대략. 500 (기능 : 3 자리 숫자) | |||||
| 명령어 실행 시간 | 기본 명령 : 0.10 부인 민. 특수 지침 : 0.15 부인 민. | |||||
| 공통 처리기 시간 | 0.7 부인 | |||||
| 프로그램 능력 | 20K 단계 | |||||
| 과제의 수 | 288 (32 주기적 작업과 256 분할 테스크) | |||||
| 최대 하위경로 수 | 256 | |||||
| 최대 멋지게 넘어가는 곡 | 256 | |||||
| 작업 비트 | 8,192개 비트 (512마리의 말) : W511.15 (W511에게 W0) CIO 지역에 대한 W0.00 : 37,504개 비트 (2,344마리의 말) : CIO 6143.15에 대한 CIO 3800.00 (CIO 6143에 대한 CIO 3800) | |||||
| TR 지역 | 16개 비트 : TR15에 대한 TR0 | |||||
| 유지 영역 | 8,192개 비트 (512마리의 말) : H511.15에 대한 H0.00 (H511에게 H0) | |||||
| AR 지역 | 판독 전용입니다 (기록 금지된) : 7168개 비트 (448마리의 말) : A447.15에 대한 A0.00 (A447에게 A0)는 / 기입을 읽었습니다 : 8192개 비트 (512마리의 말) : A959.15에 대한 A448.00 (A959에 대한 A448) | |||||
| 타이머들 | 4,096개 비트 : T4095에게 T0 | |||||
| 반대 | 4,096개 비트 : C4095에게 C0 | |||||
| DM 지역 | 32 Kwords : D32767에게 D0 | |||||
| 데이터 레지스터 영역 | 16 등록 (16개 비트) : DR15에 대한 DR0 | |||||
| 인덱스 레지스터 지역 | 16 등록 (32개 비트) : IR15에 대한 IR0 | |||||
| 업무 플래그 영역 | 32개 기 (32개 비트) : TK0031에 대한 TK0000 | |||||
| 트레이스메모리 | 4,000마리의 말 (31개 비트와 6마리의 말.의 추적 데이터 최대를 위한 500개 샘플) | |||||
| 메모리 카세트 | 특별한 메모리 카세트 (CP1W-ME05M)는 탑재될 수 있습니다. 기록 : 프로그램 백업과 오토-부팅을 위해 사용될 수 있습니다. | |||||
| 시계 기능 | 지원받습니다. 정확도 (매월 일탈) : -4.5 분 내지 -0.5 분 (대기 온도 : +2.0 분 (대기 온도에 대한 55' C),-2.0 분 : 25'C), +1.5 분 (대기 온도에 대한 -2.5 분 : 0'C) | |||||
| 메모리 백업 | 플래쉬 메모리 : 사용자 프로그램, 매개 변수 (PLC 설치와 같이), 해설 데이터와 전체 DM 분야는 초기값으로서 메모리를 번쩍거리기 위해 구해질 수 있습니다.전지 백업 : 유지 영역과 DM 지역과 대가 (기, PV)는 배터리에 의해 백업됩니다. | |||||
| 배터리 서비스 수명 | 25' Ｃ에 있는 5년. (2개 제품 이내에 대체 배터리를 사용하세요.) | |||||
| 짜맞춘 정보 입력 단말 | 40 (24개 입력, 16개 출력) | 20 (12개 입력, 8개 출력) 라인 드라이버는 입력합니다 : 단계 A와 비와 Ｚ 라인 드라이버 출력을 위한 2 감원 : CW와 CCW를 위한 2 감원 | ||||
| 연결 가능한 확장 (I/O) 단위의 수 | CP 확장 처리 입출력 장치 : 7 최대 ; CJ 시리즈 특별한 처리 입출력 장치 또는 CPU 버스 부대 : 2 최대. | |||||
| 맥스. 입출력 시점의 수 | 320 (40이 확장 (I/O) 유닛 '7 유닛마다 + 40에서 설립되었습니다) | 300 (20이 확장 (I/O) 유닛 '7 유닛마다 + 40에서 설립되었습니다) | ||||
| 인터럽트 입력 | (외부 인터럽트 입력에 의해 공유된 (반대 모드) 8개 입력과 속응 입력.) | (외부 인터럽트 입력에 의해 공유된 (반대 모드) 6개 입력과 속응 입력.) | ||||
| 인터럽트 입력 반대 모드 | 8개 입력 (응답 주파수 : 5 킬로 헤르츠 최대. 모두를 위해 입력), 16 비트업을 중단하거나, 반대가 하락합니다 | 6개 입력 (응답 주파수 : 5 킬로 헤르츠 최대. 모두를 위해 입력), 16 비트업을 중단하거나, 반대가 하락합니다 | ||||
| 속응 입력 | 8 핵심 (민. 입력 펄스 폭 : 50 부인 맥스.) | 6 핵심 (민. 입력 펄스 폭 : 50 부인 맥스.) | ||||
| 예정되 중단합니다 | 1 | |||||
|
고속 반대 |
4개 입력 : 미분 위상 (4x), 50 킬로 헤르츠 또는 단일-위상 (방향 외에 펄스가 아래 / 위로 증가시킵니다), 100 킬로 헤르츠 값 범위 : 32개 비트, 선형 모드 또는 링 모드는 중단합니다 : 목표값 비교 또는 범위 비교 |
2개 입력 : 미분 위상 (4x), 500 킬로 헤르츠 또는 단일-위상, 마하즈 and2가 입력하는 1 : 미분 위상 (4x), 50 킬로 헤르츠 또는 단일-위상 (방향 외에 펄스가 아래 / 위로 증가시킵니다),
100 킬로 헤르츠 값 범위 : 32개 비트, 선형 모드 또는 링 모드는 중단합니다 : 목표값 비교 또는 범위 비교 |
||||
| 빌트인 아날로그 신호 입출력 단자 | 4개의 아날로그 입력과 2 아날로그 출력 | 어떤 것 | ||||
| 아날로그 제어 | 1 (설정 범위 : 255)에 대한 0 | |||||
| 외부 아날로그 신호 | 1개 입력 (결의안 : 1/256, 입력 범위 : 분리되지 않는 0 내지10 V) | |||||
