원래 장소:
중국 / 일본
브랜드 이름:
OMRON
모델 번호:

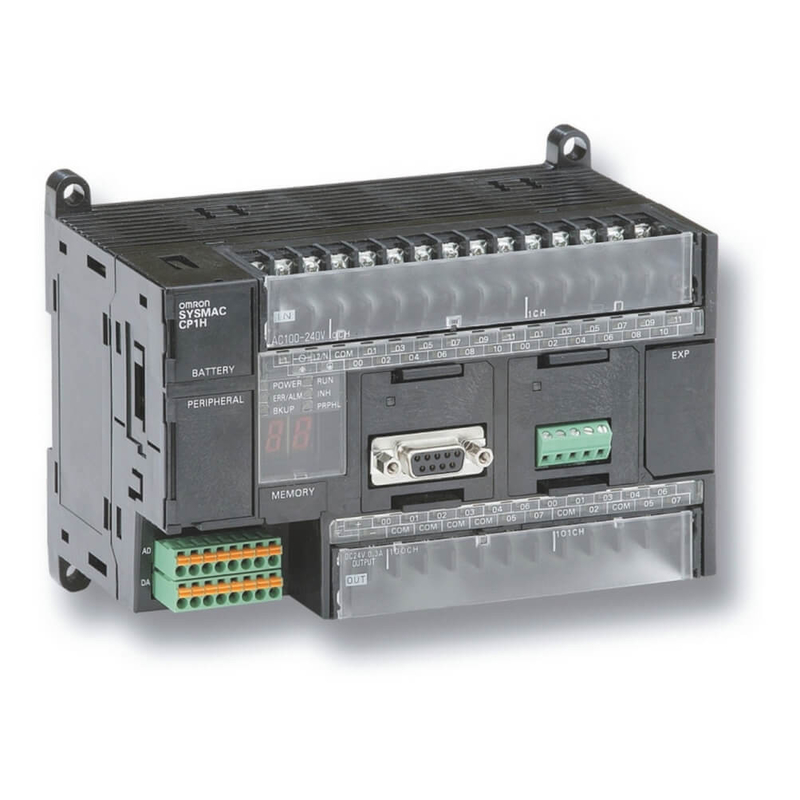

CP1H-X40DR-A
소형 기계를 위해 설계되어 그것은 극소 PLC의 크기와 모듈 PLC의 힘을 결합시킵니다. 네 짜맞춘 고속 반대와 4 펄스 출력 기구는 다중 축 위치 결정 제어에 이상적입니다. CP1H-XA는 4개의 아날로그 입력이 딸려 있고 2 아날로그가 짜맞추어서 출력합니다. 오토-튜닝과 PLC의 진보적 피드 제어 기능을 사용하여, 이것은 그것을 단순한 루프 관리에 적합하게 합니다. CP1H는 CP1W I/Os로 확대될 수 있고, 최고 2까지 CJ1 특별한 처리 입출력 장치를 지원합니다. 이것은 그것이 인기있는 필드버스에 개방되어 있고, CJ1 시리즈의 모든 통신부를 지원하는 것을 의미합니다.
입력 / 출력을 위한 최고 1까지 마하즈
CJ1M 적합한 명령어 세트와 실행속도
XA 모델을 위한 4개의 아날로그 입력과 2 아날로그 출력
프로그래밍하는 쉬운 통신을 위한 USB 포트와 구성
프로피버스, 디바이스넷, 깡통과 이더넷을 지원합니다
|
|
교류 전력 공급 모델들 |
DC 전력 공급 모델들 |
|
모델 |
CP1H-@@@-A |
CP1H-@@@-D |
|
전원 공급기 |
100 내지 240 VAC 50/60 Hz |
24 VDC |
|
작동 전압 범위 |
85 264 VAC |
20.4 내지 26.4 VDC
4 또는 더 많은 확장 유닛과 확장 처리 입출력 장치 (과 함께 : 21.6 내지 26.4 VDC) |
|
소비 전력 |
100 VA 최대. (CP1H-@@@-A) (페이지 28) |
50 Ｗ 최대. (CP1H-@@@-D) (페이지 28) |
|
유입 전류 (기록을 봅니다.) |
100 내지 120 VAC 입력 :
최대 당 20. (실온에 있는 저온 시동을 위해) 8 부인 맥스. 200 내지 240 VAC 입력 : 최대 당 40. (실온에 있는 저온 시동을 위한), 8 부인 맥스. |
최대 당 30. (실온에 있는 저온 시동을 위해) 20 부인 맥스. |
|
외부 전력 공급 장치 |
24 VDC에 있는 300 마 |
어떤 것 |
|
절연 저항 |
20 MΩ 분. 외부 AC 단말기와 GR 단말기 사이의 500 VDC) (에서 |
DC 전력 공급 장치를 위해 중요하고 이차적인 것 사이에 어떤 단열재 |
|
절연 내력 |
외부 AC과 GR 단말기, 누설 전류 사이의 1 분 동안 50/60 Hz에 있는 2,300 VAC : 5 마 최대. |
DC 전력 공급 장치를 위해 중요하고 이차적인 것 사이에 어떤 단열재 |
|
잡음 면역성 |
국제전기기술위원회 61000-4-4에 따릅니다. 2 kV (전원 공급선) |
|
|
내진동성 |
JIS C60068-2-6에 따릅니다. 10 내지 57 Hz, 0.075 밀리미터 크기, 150 Hz, 가속에 대한 57 : 9.8 Ｘ와 Ｙ와 각각 80 분 동안 Ｚ 방향에서 m/s2. 소인 시간 : 80 분의) 8 분 2010년 일소 = 전체 시간 |
|
|
충격 저항 |
JIS C60068-2-27에 따릅니다. 147 m/s2 각각 Ｘ와 Ｙ와 Ｚ 방향에서 3 번 |
|
|
에워싼 작동 템페라 그림물감 처 |
0 내지 55' Ｃ |
|
|
주변습도 |
(비결노 상태 없이) 10% 내지 90% |
|
|
에워싼 작동 인바이론 멘트 |
어떤 부식성 가스 |
|
|
상온 저장법 온도 |
(배터리를. 배제하는) -20 내지 75' Ｃ |
|
|
전력 홀딩 시간 |
10 부인 민. |
2 부인 민. |
