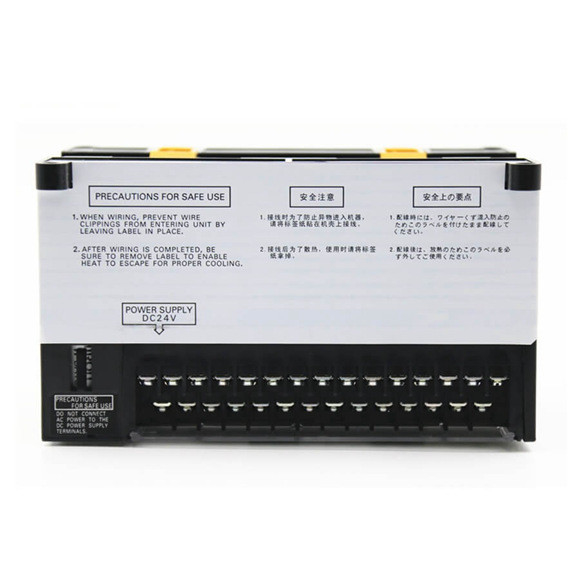

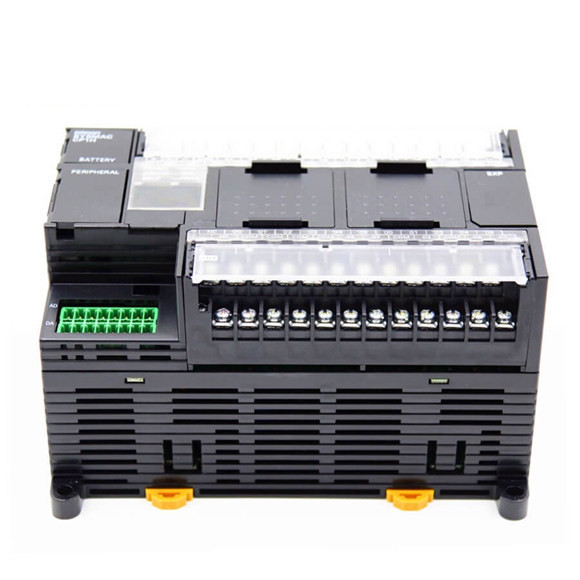

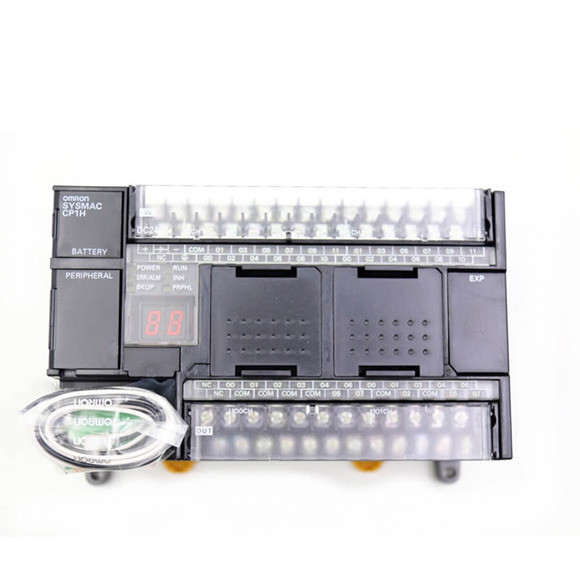

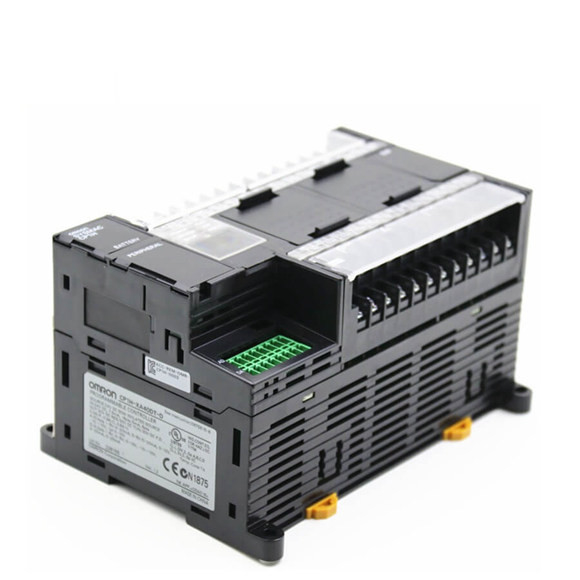

| 타입 |
CP1H-XA
CPU 유닛 |
CP1H-X
CPU 유닛 |
CP1H-Y CPU 유닛 |
| 모델들 |
CP1H-XA[][][]-[] |
CP1H-X[][][]-[] |
CP1H-Y[][][]-[] |
| 제어 수법 |
프로그램 내장 방식 |
| 입출력 장치의 제어 |
즉각적 리프레싱과 주기적 스캔 |
| 프로그램 언어 |
래더 다이어그램 |
| 기능 블럭 |
기능 블럭 정의의 최대수 : 예의 128 최대수 : 256
기능 블럭 정의에서 쓸 수 있는 언어 : 래더 다이어그램, 구조화 텍스트 (ST) |
| 명령어 길이 |
교육 당 1 내지 7 단계 |
| 교육 |
대략. 500 (기능 : 3 자리 숫자) |
| 명령어 실행 시간 |
기본 명령 : 0.10 μs 분. 특수 지침 : 0.15 μs 분. |
| 공통 처리기 시간 |
0.7 부인 |
| 프로그램 능력 |
20K 단계 |
| 과제의 수 |
288 (32 주기적 작업과 256 분할 테스크) |
| |
예정됩니다
분할 테스크 |
1 (고정된 분할 테스크 2 번) |
입력단속부
작업 |
8 (고정된 분할 테스크 140 내지 147 번) |
6 (고정된 분할 테스크 140 내지 145 번) |
| (분할 테스크는 또한 특정하고 고속 반대가 중단하기 때문에 실행할 수 있습니다.) |
최대 하위경로
수 |
256 |
| 최대 멋지게 넘어가는 곡 |
256 |
입출력 영역
* |
입력 비트 |
272개 비트 (17마리의 말) : CIO 0.00 내지 16.15 |
| 출력 비트 |
272개 비트 (17마리의 말) : CIO 100.00 내지 116.16 |
빌트인 아날로그
입력 |
CIO 203에 대한 CIO 200 |
--- |
빌트인 아날로그
출력 |
CIO 211에 대한 CIO 210 |
--- |
일련 PLC
링크 영역 |
1,440개 비트 (90마리의 말) : CIO 3189.15에 대한 CIO 3100.00 (CIO 3189에 대한 CIO 3100) |
| 작업 비트 |
8,192개 비트 (512마리의 말) : W511.15에 대한 W0.00 (W511에게 W0)
CIO 지역 : 37,504개 비트 (2,344마리의 말) : CIO 6143.15에 대한 CIO 3800.00 (CIO 6143에 대한 CIO 3800) |
| TR 지역 |
16개 비트 : TR15에 대한 TR0 |
| 유지 영역 |
8,192개 비트 (512마리의 말) : H511.15에 대한 H0.00 (H511에게 H0) |
| AR 지역 |
판독 전용입니다 (기록 금지된) : 7168개 비트 (448마리의 말) : A447.15에 대한 A0.00 (A447에게 A0)
읽기 / 기입 : 8192개 비트 (512마리의 말) : A959.15에 대한 A448.00 (A959에 대한 A448) |
| 타이머들 |
4,096개 비트 : T4095에게 T0 |
| 반대 |
4,096개 비트 : C4095에게 C0 |
| DM 지역 |
32 Kwords : D32767에게 D0 |
| 데이터 레지스터 영역 |
16 등록 (16개 비트) : DR15에 대한 DR0 |
| 인덱스 레지스터 지역 |
16 등록 (32개 비트) : IR15에 대한 IR0 |
| 업무 플래그 영역 |
32개 기 (32개 비트) : TK0031에 대한 TK0000 |
| 트레이스메모리 |
4,000마리의 말 (31개 비트와 6마리의 말.의 추적 데이터 최대를 위한 500개 샘플) |
| 메모리 카세트 |
특별한 메모리 카세트 (CP1W-ME05M)는 탑재될 수 있습니다.
기록 : 프로그램 백업과 오토-부팅을 위해 사용될 수 있습니다. |
| 시계 기능 |
지원받습니다. 정확도 (매월 일탈) :
-4.5 분 내지 -0.5 분 (대기 온도 : 55'C),
+2.0 분 (대기 온도에 대한 -2.0 분 : 25'C),
+1.5 분 (대기 온도에 대한 -2.5 분 : 0'C) |
| 통신 기능 |
짜맞춘 주변 포트 (USB 1.1) : 단지 접속 지원 소프트웨어를 위해. |
| 두 직렬 통신 옵션보드의 최대는 탑재될 수 있습니다. |
두 이더넷 옵션보드의 최대는 탑재될 수 있습니다. CP1W-CIF41을 사용할 때
한 이더넷 옵션보드인 Ver.1.0은 탑재될 수 있습니다. |
| 메모리 백업 |
플래쉬 메모리 : 사용자 프로그램, 매개 변수 (PLC 설치와 같이), 해설 데이터,
그리고 전체 DM 지역은 초기값으로서 기억을 번쩍거리기 위해 구해질 수 있습니다.
전지 백업 : 유지 영역과 DM 지역과 대가 (기, PV)는 백업됩니다
배터리에 의해. |
| 배터리 서비스 수명 |
25' Ｃ에 있는 5년. (2개 제품 이내에 대체 배터리를 사용하세요.) |
| 짜맞춘 정보 입력 단말 |
40 (24개 입력, 16개 출력) |
20 (12개 입력, 8개 출력)
라인 드라이버 입력 : 단계 A를 위한 2 감원,
비,와 Ｚ
라인 드라이버는 출력합니다 : CW를 위한 2 감원과
CCW |
연결 가능하 수
확장 (I/O) 유닛 |
CP 확장 처리 입출력 장치 : 7 최대 ; CJ 시리즈 특별한 처리 입출력 장치 또는 CPU 버스 부대 : 2 최대. |
| 맥스. 입출력 시점의 수 |
320 (40은 확장 (I/O)마다 + 40에서 설립되었습니다
유닛 × 7 유닛) |
300 (20은 확장 (I/O)마다 + 40에서 설립되었습니다
유닛 × 7 유닛) |
| 인터럽트 입력 |
(외부 인터럽트에 의해 공유된 8개 입력
입력 (반대 모드)과 빠른 것-
응답 입력.) |
(외부 인터럽트에 의해 공유된 6개 입력
입력 (반대 모드)과 빠른 것-
응답 입력.) |
인터럽트 입력 반대
방식 |
8개 입력 (응답 주파수 : 5 킬로 헤르츠
최대. 16개 비트, 모두를 위해 입력을 중단합니다)
증감형 반대 |
6개 입력 (응답 주파수 : 5 킬로 헤르츠 최대.
16개 비트, 모두를 위해 입력을 중단합니다)
증감형 반대 |
| 속응 입력 |
8 핵심 (민. 입력 펄스 폭 : 50 μs 최대.) |
6 핵심 (민. 입력 펄스 폭 : 50 μs 최대.) |
| 예정되 중단합니다 |
1 |
| 고속 반대 |
4개 입력 :
미분 위상 (4x), 50 킬로 헤르츠 또는
단일-위상은 방향, up/를 게다가 (펄스를 발생시킵니다
아래, 증가), 100 킬로 헤르츠
값 범위 : 32개 비트, 선형 모드 또는 벨소리
방식
다음을 중단합니다 목표값 비교 또는
범위 비교 |
2개 입력 :
미분 위상 (4x), 500 킬로 헤르츠 또는 단일-
단계, 1 마하즈와
2개 입력 :
미분 위상 (4x), 50 킬로 헤르츠 또는 단일-
아래 / 위로, 방향 외에 (펄스를 단계적으로 시행하세요,
증가), 100 킬로 헤르츠
값 범위 : 32개 비트, 선형 모드 또는 벨소리
방식
다음을 중단합니다 목표값 비교 또는
범위 비교 |
펄스
출력
(모델들
와 함께
트랜지스터
출력
단지) |
펄스 출력 기구 |
부등변 4각형 또는 S-커브 가속과
감속 (듀티비 : 고정된 50%)
4개 출력, 100 킬로 헤르츠 (CCW / CW에 대한 1 Hz 또는
방향 외에) 펄스 |
부등변 4각형 또는 S-커브 가속과
감속 (듀티비 : 고정된 50%)
2개 출력, 1 마하즈 (CCW / CW에 대한 1 Hz 또는 펄스
방향 외에)
2개 출력, 100 킬로 헤르츠 (CCW / CW에 대한 1 Hz 또는
방향 외에) 펄스 |
| PWM은 출력합니다 |
듀티비 : 0.0% 내지 100.0% (유닛 : 0.1%)
2개 출력, 6553.5 Hz (정확도에 대한 0.1 : 1 kHz)에 있는 ±5% |
| 빌트인 아날로그 신호 입출력 단자 |
4개의 아날로그 입력과
2 아날로그 출력 |
어떤 것 |
| 아날로그 제어 |
1 (설정 범위 : 255)에 대한 0 |
| 외부 아날로그 신호 |
1개 입력 (결의안 : 1/256, 입력 범위 : 분리되지 않는 0 내지10 V) |
