원래 장소:
중국 / 일본
브랜드 이름:
Mitsubishi
모델 번호:
MR-J3-200AN

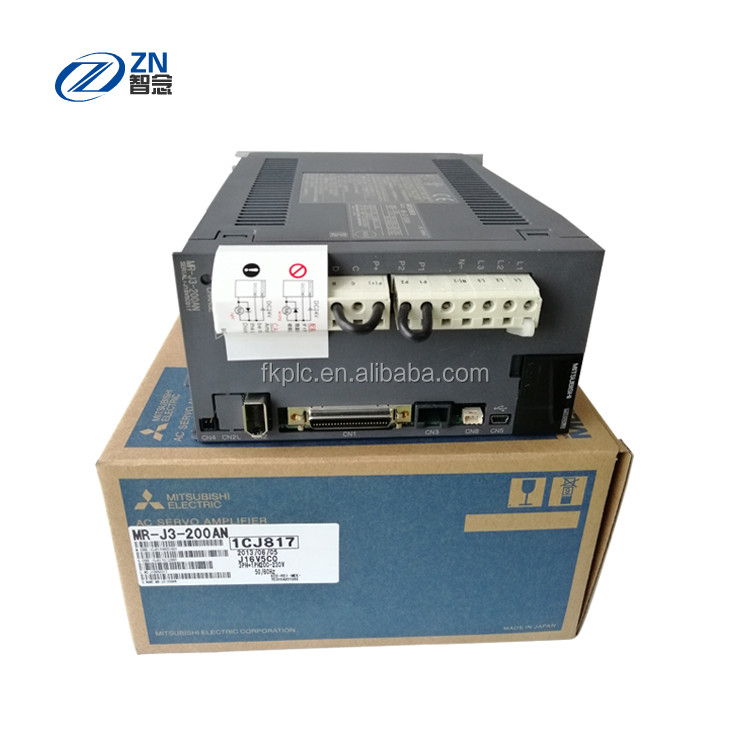

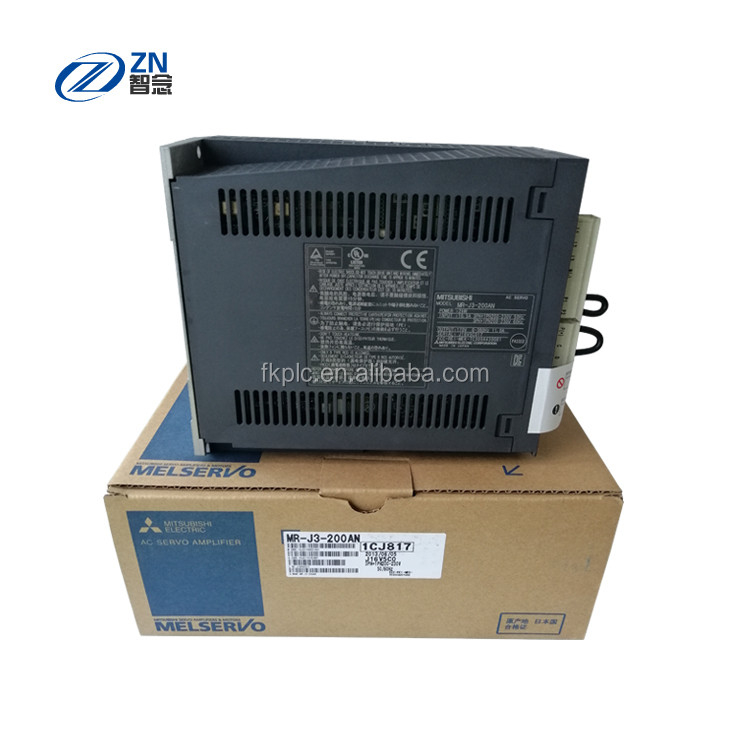

원래 새로운 교류 서보는 MR-J3-200AN 미츠비시 J3 시리즈 서보 증폭기를 운전합니다
세부 사항
우리의 e-스토어 Cnc 쇼핑에 직접적으로 당신의 MITSUBIHI 전기 교류 서보 드라이브 참조 미츠비시 MR-J3-200AN (MRJ3200AN MR-J3-2OOAN)를 온라인으로 구입하세요. 이 축 드라이브 미츠비시 MR-J3-200AN 전원 200W (2kW)는 AC 3상 200-230V에서 공급됩니다. 이 서보 증폭기 미츠비시 MR-J3-200AN은 서보 증폭기의 MELSERVO-J3-Super 일련에 속하고 범용 인터페이스로 적합하고 MELSEC 시스템 Q 시리즈의 미츠비시 모션 콘트롤러들에 대한 용도로 설계되는 MR-J3 200V 종류를 타이핑합니다. 미츠비시 MR-J3-200AN은 다음과 같은 특성을 사용합니다 :
| 서보 기구에 의한 증폭기 모델 MR-J3- | 10A | 20A | 40A | 60A | 70A | 100A | 200AN | 350A | 500A | 700A | 11KA | 15KA | 22KA | 10A1 | 20A1 | 40A1 |
| 미츠비시 서보 드라이브 MR-J3 | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | Ｓ | - | - | Ｓ | Ｓ | Ｓ |
|
전압 / 주파수 (*1, *2) |
3 단계 200 내지 230VAC 50/60Hz or1-단계 200 내지 230VAC 50/60Hz (*10) | 3 단계 200 내지 230VAC 50/60Hz | 1 단계 100 내지 120VAC 50/60Hz | |||||||||||||
| 허용할 수 있는 전압 변동 값 | 3를 위해 200 내지 230VAC을 단계적으로 시행하세요 : 253VACFor 1 단계 200 내지 230VAC에 대한 3 단계 170 : 1 단계 170 내지 253VAC | 3 단계 170 내지 253VAC | 1 단계 85 내지 132VAC | |||||||||||||
| 허용할 수 있는 주파수 파동 | ±5% 최대 | |||||||||||||||
|
전압 / 주파수 |
1 단계 200 내지 230VAC 50/60Hz (*10) | 1 단계 200 내지 230VAC 50/60Hz | 1 단계 100 내지 120VAC 50/60Hz | |||||||||||||
| 허용할 수 있는 전압 변동 값 | 1 단계 170 내지 253VAC | 1 단계 85 내지 132VAC | ||||||||||||||
| 허용할 수 있는 주파수 파동 | ±5% 최대 | |||||||||||||||
| 소비 전력 (W) | 30 | 45 | 30 | |||||||||||||
| 인터페이스 전원 공급기 | 24VDC ±10% (필요한 전류용량 : 300mA (*7)) | |||||||||||||||
|
짜맞춘 재생적 레지스터 |
- | 10 | 10 | 10 | 20 | 20 | 100 | 100 | 130 | 170 | - | - | - | - | 10 | 10 |
| 외부 재생적 레지스터 (표준 부속물) (*5, *6) | - | - | - | - | - | - | - | - | - | - | 500(800) | 850(1300) | 850(1300) | - | - | - |
| 제어 시스템 | 사인파 PWM 제어 / 전류 제어 시스템 | |||||||||||||||
| 다이나믹 브레이크 | 내장식 (*8, *13) | 외부 선택 | 내장식 (*8, *13) | |||||||||||||
| 안전 장치 | 과전류 중단, 신생 과전압 셧다운, 과부담 중단 (전자적 열식), 서보 모터 과열보호, 부호기 결함 예방, 신생 결함 예방, 부족 전압 / 급시 정전 보호, 과속도보호, 초과하는 오류 보호 | |||||||||||||||
|
최대 투입 펄스 주파수 |
1Mpps (차동 수신기를 이용할 때), 200kpps (개방 컬렉터를 사용할 때), (4Mpps) (*11) | |||||||||||||||
| 재생 펄스를 배치하기 | 부호기 / 서보 모터 회전 당 결의안 : 262144 Ｐ / 목사 | |||||||||||||||
| 명령어 펄스 배수 | 전자제품 ３등공사 배수, 한 : 1 내지 1048576, 비 : 1 내지 1048576, 1/10 < A=""> | |||||||||||||||
| 완전 폭 설정을 배치하기 | ±10000 펄스 (명령어 펄스 부대)에 대한 0 | |||||||||||||||
| 초과하는 에러 | ±3 회전 | |||||||||||||||
| 토크 한계 | (+10VDC/maximum 토크에 대한 0)를 매개 변수 또는 외부 아날로그 신호에 맞추세요 | |||||||||||||||
| 속도 제어 모드
속도 제어 범위 |
아날로그 속도 명령 1:2000, 내부 속도 명령 1:5000 | |||||||||||||||
| 아날로그 속도 명령 입력 | 아니오 매개 변수를 사용하여 10V에서 속도를 변경하도록 (가능한 ±10VDC/rated 속도에 대한 0. PC12.) (*12) | |||||||||||||||
| 속도 변동값 속도 | ±0.01% 최대 (부하 변동 값 0 내지 100%) 0% (전력 변동 ±10%) ±0.2% 최대 (대기 온도 25' C±10' Ｃ (95' Ｆ에 대한 59' Ｆ))아날로그 속도 명령을 사용할 때 | |||||||||||||||
| 토크 한계 | +10VDC/maximum 토크) (*12)에 매개 변수 또는 외부 아날로그 신호 (0에 의해 설정됩니다 | |||||||||||||||
| 토크 제어 모드
아날로그 토크 명령 입력 |
±8VDC/maximum에 대한 0는 (입력 임피던스 10 내지 12kΩ) (*12)를 회전시킵니다 | |||||||||||||||
| 제한 속도 | (±10VDC/rated 속도에 대한 0)를 매개 변수 또는 외부 아날로그 신호에 맞추세요 | |||||||||||||||
| 구조 | 자냉은 (IP00)를 엽니다 | 팬 냉각은 (IP00)를 엽니다 | 자냉은 (IP00)를 엽니다 | |||||||||||||
| 대기 온도 (*6, *9) | 0 내지 55' Ｃ (32 내지 131' Ｆ) (미동결), 저장 : -20 내지 65' Ｃ (-4 내지 149' Ｆ) (미동결) | |||||||||||||||
| 주변습도 | 90% RH 최대 (불응축), 저장 : 90% RH 최대 (불응축) | |||||||||||||||
| 환경 | 실내에서 (어떤 직사광선) ; 어떤 부식성 가스, 가연성 가스, 유무 또는 먼지 | |||||||||||||||
| 높이 | 1000m 또는 그 이하 해발 고도 | |||||||||||||||
| 진동 | 5.9m/s2 최대 | |||||||||||||||
| 체중 킬로그램 (파운드) | 0.8(1.8) | 0.8(1.8) | 1.0(2.2) | 1.0(2.2) | 1.4(3.1) | 1.4(3.1) | 2.1(4.6) | 2.3(5.1) | 4.6(10) | |||||||
