원래 장소:
중국 / 일본
브랜드 이름:
Omron
모델 번호:

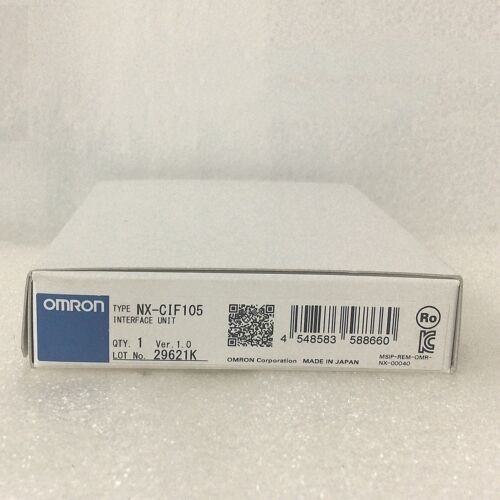

NX-CIF105

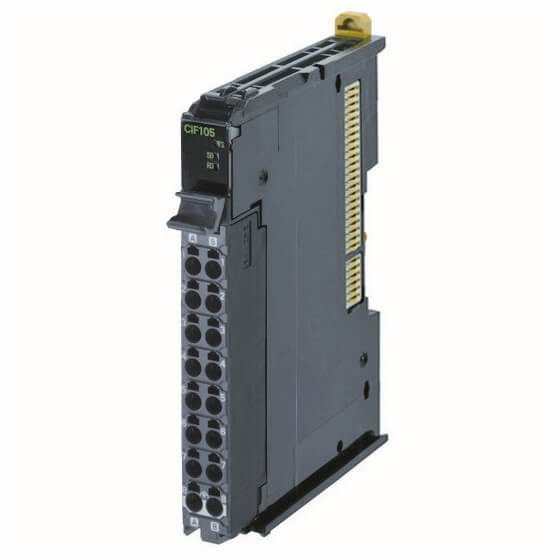

• 너비가 12mm에 불과해 캐비닛 공간이 절약됩니다.
• RS-422A/485 1개, RS-232C 1개 또는 RS-232C 포트 2개 중에서 선택할 수 있는 3가지 모델이 있습니다.
• 나사가 없는 푸시인 단자대(1포트 모델) 및 D-Sub 커넥터(2포트 모델)는 배선 작업을 크게 줄입니다.
ㆍ통신 프로토콜은 무수순 통신에 대응합니다.
• 최대 전송 속도는 230.4kbps입니다.연결된 직렬 장치와 일치하도록 전송 속도를 선택할 수 있습니다.
• 설정은 EtherCAT 커플러 유닛에 백업 및 저장됩니다.이는 시운전 및 유지 보수를 용이하게 합니다.
• 직렬 회선 모니터를 사용하면 Sysmac Studio에서 직렬 장치와의 통신 상태를 확인하여 장치를 쉽고 안정적으로 시작할 수 있습니다.
| 안건 | 사양 | |
|---|---|---|
| 포트 수 | 1 | |
| 통신 포트 | RS-422A/485 | |
| 통신 프로토콜 | 프로토콜 없음 | |
| 연락 명세서 |
통신 방법 | 2선 연결을 위한 반이중, 다음을 위한 전이중 4선식 연결 |
| 신호선 *1 | 두 줄 또는 네 줄 | |
| 전송 속도 [bps] *1 | 1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200 또는 230,400 |
|
| 데이터 길이[비트] *1 | 7 또는 8 | |
| 패리티 *1 | 짝수, 홀수 또는 없음 | |
| 시작 비트[비트] | 항상 1. | |
| 정지 비트[비트] *1 | 1 또는 2 | |
| 흐름 제어 *1 | 없음 또는 Xon/Xoff 제어 | |
| 흐름 제어 대상 *1 | 보내기/받기, 보내기만 또는 받기만 | |
| 초기 RS 신호 값 *1 *2 | 켜기 또는 끄기 | |
| 문자 수 끝을 결정 *1 *3 |
0~10,000(0.1문자 단위)) 0: 끝이 감지되지 않습니다. |
|
| 최대 통신 거리 [m] |
1,200 *4 | |
| 연결 구성 | 1:N N의 최대값은 32입니다. 2선식과 4선식 사이에서 변경할 수 있습니다. 사이. |
|
| I/O 리프레쉬 방식 | 프리런 새로고침만 | |
| PDO 데이터 크기[바이트] *1 | 입력 또는 출력: 4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76 또는 80 |
|
| 전송 버퍼링 활성화/비활성화 설정 *1 | 활성화 또는 비활성화 | |
| 데이터를 백업하는 기능 | 제공.*5 | |
| 종단 저항 설정 | 가능한 | |
| 격리 방법 | 전원 공급 장치: 변압기 및 포토커플러 신호: 디지털 아이솔레이터 |
|
| 전력 소비 | • CPU 유닛에 연결 최대 1.65W • 통신 커플러 장치에 연결 최대 1.45W |
|
| 무게 | 최대 69g | |
| 설치 방향 및 제한 사항 | 설치 방향: • CPU 유닛에 연결: 수직 설치가 가능합니다. • 통신 커플러 장치에 연결: 6가지 방향으로 가능합니다. 제한: 제한이 없습니다. |
|
