원래 장소:
중국 / 일본
브랜드 이름:
Omron
모델 번호:
NX-OD5121

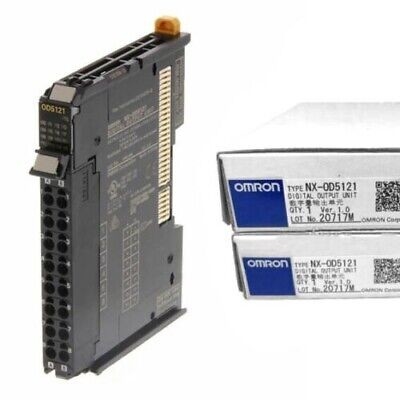

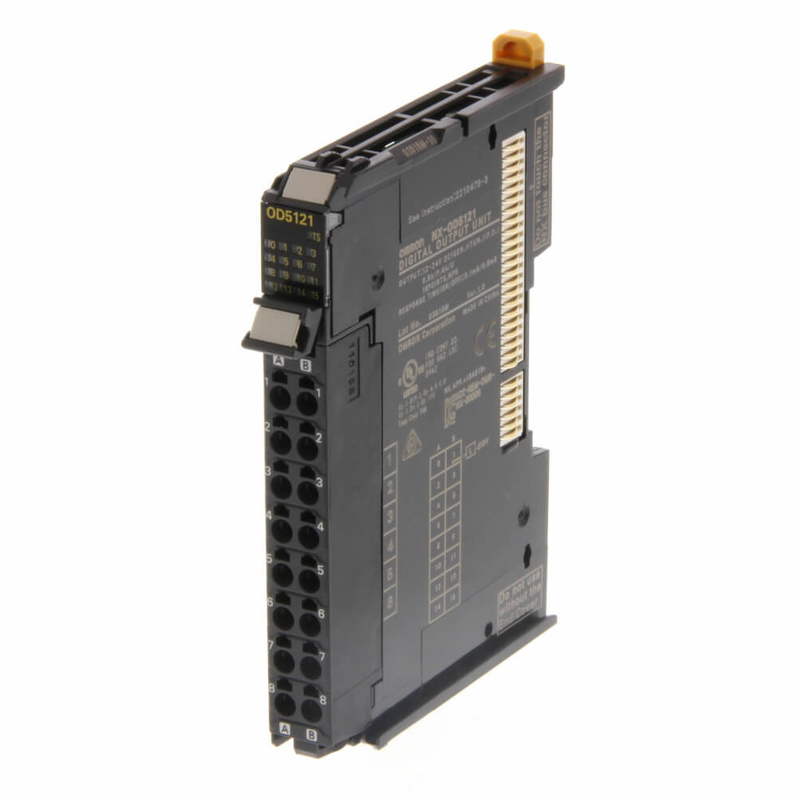

NX-OD5121 Omron 입력/출력 모듈 NX 시리즈, 트랜지스터 출력 장치, NPN에서 24VDC
| 단위 이름 | 트랜지스터 출력 유닛 | 모델 | NX-OD5121 |
|---|---|---|---|
| 포인트 수 | 16점 | 외부 연결 터미널 |
나사 없는 클램핑 단자대(16 터미널) |
| I/O 새로 고침 방법 |
선택 가능한 동기 I/O 새로 고침 또는 Free-Run 새로 고침 | ||
| 지표 | TS 표시기, 출력 표시기  |
내부 I/O 공통 | NPN |
| 정격 전압 | 12~24VDC | ||
| 작동 하중 전압 범위 |
10.2~28.8VDC | ||
| 최대값 부하 전류 |
0.5A/점, 4A/단위 | ||
| 최대 돌입 현재의 |
4.0A/점, 최대 10ms | ||
| 누설 전류 | 0.1mA 이하 | ||
| 잔류 전압 | 최대 1.5V | ||
| 온/오프 응답 시각 |
0.1ms 이하/0.8ms 이하 | ||
| 치수 | 12(너비) x 100(높이) x 71(깊이) | 격리 방법 | 포토커플러 절연 |
| 단열재 저항 |
최소 20MΩ고립된 사이 회로(100VDC에서) |
유전체 강도 | 절연 회로 간 510VAC 누설 전류 5mA에서 1분 최대 |
| 입출력 전원 방법 |
NX 버스에서 공급 | 현재 용량 입출력 전원 단말기 |
I/O 전원 공급 단자 없음 |
| NX 유닛 파워 소비 |
• CPU 유니트에 접속하거나 통신 제어 장치 최대 1.00W • 커뮤니티에 연결됨 양이온 커플러 유닛 최대 0.65W |
I/O 전류 소비 |
최대 20mA |
| 무게 | 최대 70g | ||
| 회로 레이아웃 | |
||
| 설치 오리엔테이션 및 제한 |
설치 방향: • CPU 유닛 또는 통신 제어 유닛에 연결: 수직 설치가 가능합니다. • 통신 커플러 장치에 연결: 6 방향에서 가능합니다. 제한: 제한 없음 |
||
| 단말기 연결 다이어그램 |
|
||
| 단절/ 단락 발각 |
지원되지 않습니다. | 보호 기능 | 지원되지 않습니다. |
