원래 장소:
중국 / 일본
브랜드 이름:
Omron
모델 번호:

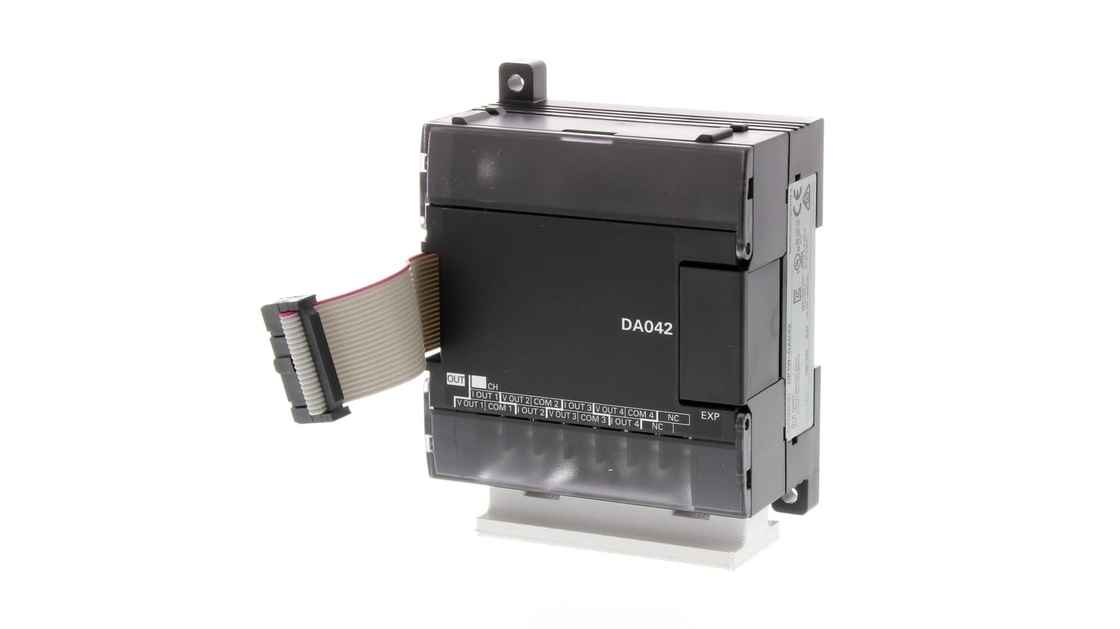

CP1W-DA042
옴론의 CP1W 시리즈는 모듈 PLC의 역량으로 마이크로-PLC의 경도를 제공합니다. 더 레인지는 소형일 뿐만 아니라, 그것이 또한 표준화 할 수 있다는 것 이고, 다른 제어기들 보다 더 빠른 처리 속도를 가지고 있습니다.
제품 상세정보
옴론 PLC 확장모듈은 입출력 시점의 필요한 숫자를 구성하기 위해 CPU 단위에 연결될 수 있습니다. 그것은 16개의 트랜지스터 출력을 가지고 있습니다. 이 확장 유닛은 CPM1A, CPM2A, CP1E, CP1L과 CP1H 시리즈 프로그램 논리 제어기들을 위해 사용될 수 있습니다.
24개의 디지털 입력과 16개의 디지털 출력
딘 레일은 증가했습니다
스크류형 종결
산업 자동화
로보틱스
자동차 산업
IP20은 평가되었습니다
CE
로이드는 증명했습니다
NK는 증명했습니다
| 모델 | CP1W-MAD42/CP1W-MAD44 | CP1W-MAD11 | ||
| 항목 | 전압 입출력 | 현재 입출력 | 전압 입출력 | 현재 입출력 |
| 아날로그 입력 부문 | 4개 입력 (할당된 4가지 단어) | 2개 입력 (할당된 2가지 단어) | ||
|
입력 신호 범위 |
0 내지 5 VDC, 1에서 5
VDC, 10 VDC에 대한 0, 또는 -10 내지 10 VDC |
0 내지 20 마 또는 4 내지 20 마 |
0 내지 5 VDC, 5 VDC에 대한 1,
0 내지 10 VDC 또는 -10 10 VDC에 |
0 내지 20 마 또는 4 내지 20 마 |
| 맥스. 평가된 입력 | ±15 Ｖ | ±30 마 | ±15 Ｖ | ±30 마 |
| 외부 입력 임피던스 | 1 MΩ 분. | 대략. 250 Ω | 1 MΩ 분. | 대략. 250 Ω |
| 결의안 | 1/12000 (전체 눈금) | 1/6000 (전체 눈금) | ||
| 25' Ｃ
0 내지 55' Ｃ |
0.2% 전체 눈금 | 0.3% 전체 눈금 | 0.3% 전체 눈금 | 0.4% 전체 눈금 |
| 0.5% 전체 눈금 | 0.7% 전체 눈금 | 0.6% 전체 눈금 | 0.8% 전체 눈금 | |
|
A/D 변환 자료 |
16 2진 비트 (4 디지트 16진법)
-10 내지 10 Ｖ를 위한 전체 눈금 : 다른 범위를 위한 1770 마법 전체 눈금에 대한 E890 : 2EE0 마법에 대한 0000 |
16 2진 비트 (4 디지트 16진법)
-10 내지 10 Ｖ를 위한 전체 눈금 : 다른 범위를 위한 0BB8 마법 전체 눈금에 대한 F448 : 0000 내지 1770 마법 |
||
| 평균 기능 | 지원받습니다 | 서포티드 (감광 스위치 를 경유하는 개별적 입력을 위한 셋테이블) | ||
| 오픈-코이르쿠이트 검출 기능 | 지원받습니다 | |||
| 출력의 수 | CP1W-MAD42 : 2개 출력 (할당된 2가지 단어)
CP1W-MAD44 : 4개 출력 (할당된 4가지 단어) |
1개 출력 (할당된 1가지 단어) | ||
|
출력 신호 범위 |
1 내지 5 VDC, 10 VDC에 대한 0, 또는
-10 내지 10 VDC |
0 내지 20 마 또는 4 내지 20 마 | 1 내지 5 VDC, 10 VDC에 대한 0, 또는
-10 내지 10 VDC |
0 내지 20 마 또는 4 내지 20 마 |
| 무방한 외부 출력 부하 저항 | 2 kΩ 분. | 350 Ω 최대. | 1 kΩ 분. | 600 Ω 최대. |
| 외부 출력 임피던스 | 0.5 Ω 최대. | ― | 0.5 Ω 최대. | ― |
| 결의안 | 1/12000 (전체 눈금) | 1/6000 (전체 눈금) | ||
| 25' Ｃ
0 내지 55' Ｃ |
0.3% 전체 눈금 | 0.4% 전체 눈금 | ||
| 0.7% 전체 눈금 | 0.8% 전체 눈금 | |||
|
세트 데이터 (인수 인도 변환) |
16 2진 비트 (4 디지트 16진법)
-10 내지 10 Ｖ를 위한 전체 눈금 : 다른 범위를 위한 1770 마법 전체 눈금에 대한 E890 : 2EE0 마법에 대한 0000 |
16 2진 비트 (4 디지트 16진법)
-10 내지 10 Ｖ를 위한 전체 눈금 : 다른 범위를 위한 0BB8 마법 전체 눈금에 대한 F448 : 0000 내지 1770 마법 |
||
| 변환 시간 | CP1W-MAD42 : 1 부인 /가 (6 부인 /에게 모든 핵심을 지시합니다)
CP1W-MAD44 : 1 부인 /가 (8 부인 /에게 모든 핵심을 지시합니다) |
2 부인 /는 (6 부인 /에게 모든 핵심을 지시합니다) | ||
| 격리 방법 | 아날로그 신호 입출력 단자와 내부 회로 사이의 포토커플러 차단. 아날로그 입출력 신호 사이의 어떤 차단. | |||
|
전류 소모 |
CP1W-MAD42 : 5 VDC : 120 마 최대, 24
VDC : 120 마 최대. CP1W-MAD44 : 5 VDC : 120 마 최대, 24 VDC : 170 마 최대. |
5 VDC : 83 마 최대, 24 VDC : 110 마 최대. |
||
