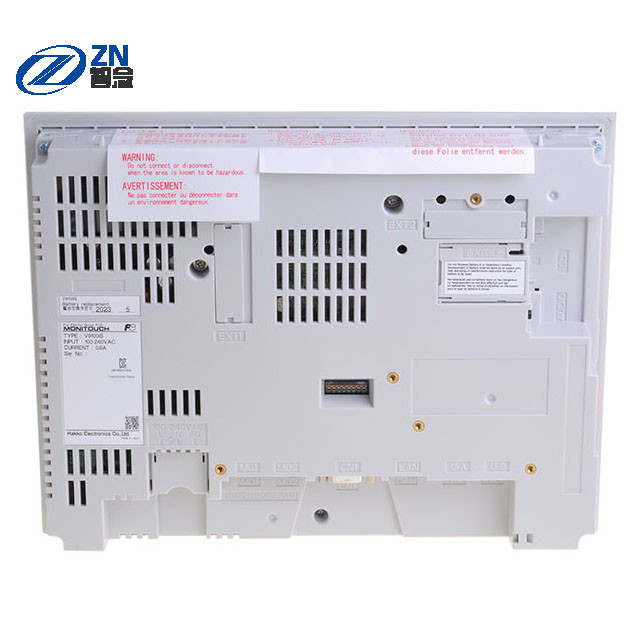

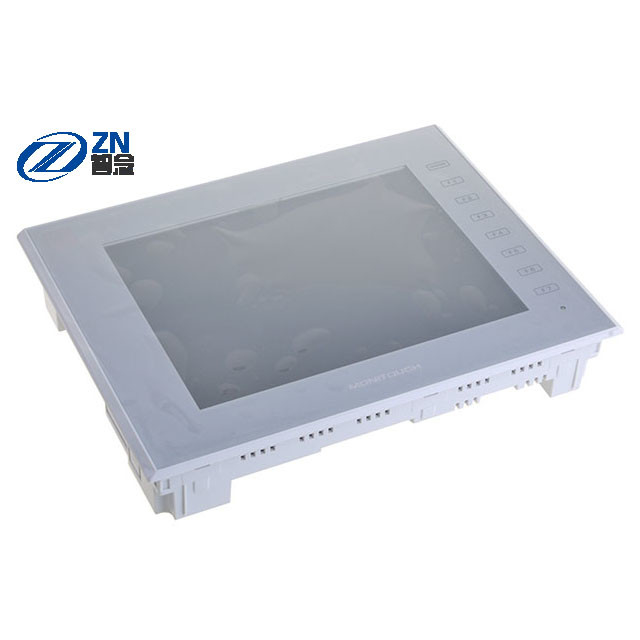

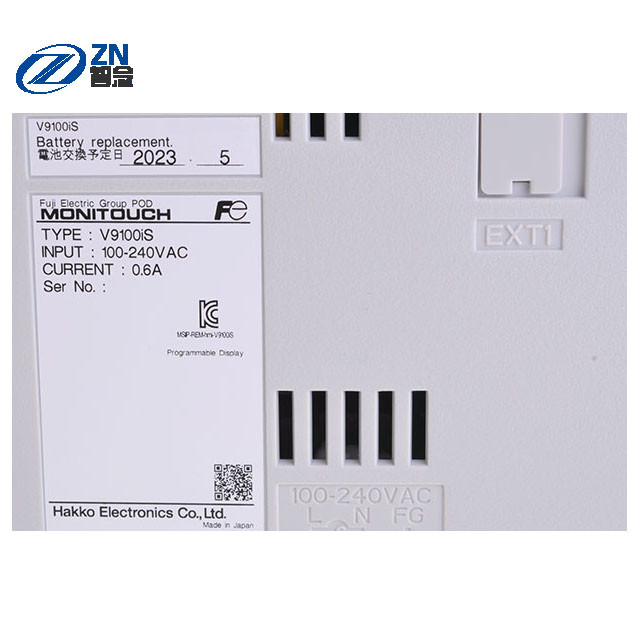

후지 하꼬 모니터치 V9100IS 인간 기계 인터페이스 HMI 터치 스크린

제조사 : (후지 전기 기계에 의해) 하꼬 전자공학

아니오 생성하세요 : V9100iS

상품 종류 : 모니터치 V9 시리즈

전원 공급기 :-

정격 전압 : 100-240V AC

전압의 허용범위 : AC : -15%, +10%/ DC : n10%

허용할 수 있는 순간 정전 : 1명의 부인 이내에 20 부인 콤마 DC 이내에 AC

(최대 정격을) 요구하세요 : AC : 70VA 또는 less/ DC : 28W 이합니다

절연 저항 :-

DC500V 10MO 또는 많습니다

물리적 환경 :-

대기 온도 : 0~50øC*1

주변습도 : 85%RH 또는 그 이하 (이슬 응축 없이) *1

작동 높이 : 2,000 미터 또는 낮습니다

환경 : 부식성 가스 또는 전도성 분진을 향하고 있지 않습니다

저장 온도 : - 10~60øC*1

저장 습도 : 85%RH 또는 그 이하 (이슬 응축 없이) *1

과전압 범주 : 카테고리 II

오염 수준 : 레벨 2

기계적 운영 상태 :-

진동에 대한 저항 : JIS 비 3502 (IEC61131-2) 진동주파수와 콤프리 : 다음과 함께 고동친 59Hz : 3.5 밀리미터,
9~150Hz, 가속 : 9.8m/s2(1G),X,Y,Z : 3가지 방향 (10 배 각각)

충격을 주기 위한 저항 : JIS 비 3502 (IEC61131-2) 삐크 가속도와 콤프리 : 147m/s2(15G), X,Y,Z :
3 배 각각 (18 배 전체에서), 3이지 방향

전기 운영 상태 :-

노이즈를 내기 위한 저항 : 잡음 전압 : 1,500Vp Ｐ, 펄스폭 : 1æs, 펄스 상승 시간 : 1 나노 초

정전방전에 대한 저항 : IEC61000-4-2에 따르고 다음과 연락합니다 6kV, 공기 : 8kV

설치 조건 :-

의거하는 것 : 접지 저항 : 100O 보다 더 덜, FG / SG 분리

구조 : 프런트 패널 :타입 4X/13 (방수 개스킷이 설치될 때인) IP66과 콤프리
뒷면 커버 :IP20에 따릅니다
형성되세요 : 한 단위, 설치 방법 : 배전반 조립

냉각 시스템 : 자랭식

차원 W*H*D(mm) : 303.8?231.0?54.0

패널 컷아웃 (밀리미터) : 289.0?216.2(+0.5/-0)

경우 색채 :-

밝은 회색

재료 :-

PC

화면 기억 장치 (FROM) :- 64MB

백업 메모리 (SRAM) :- 800KB

디스플레이 :-

디스플레이 장치 : TFT 컬러 LCD

결의안 : 800?600

디스플레이 크기 : 10.4?

색 : 16.7 0

백라이트 : 이끌립니다

백라이트 삶 : 70,000 시간

터치 스위치 :-

타이핑하세요 : 아날로그 저항체 박막

기능 스위치 :-

양 : 8

외부인터페이스 :-

디-서브 9 핀 (CN1) : RS-232C/ RS-422/485, 비동시성 유형, 데이터 길이 : 7,8개 비트, 패리티 : 심지어, 이상한, 넌, 정지 비트 : 1, 2개 비트, 보드 비율 : 4800, 9600, 정지 비트 : 1, 2개 비트, 보드 비율 : 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

모듈 8 핀
(MJ1/MJ2) : RS-232C/ RS-422/485 (2선식 시스템), 비동시성 유형,
데이터 길이 : 7,8개 비트, 패리티 : 심지어 이상하여 아무것도, 정지는 물지 않았습니다 : 1, 2개 비트, 보드 비율 : 4800, 9600,
19200, 38400, 57600, 76800, 115200 bps

SD 카드 : 한 카드 슬롯은 표준으로서 공급했습니다

이더넷 : 1ch,
보드 비율 : 100Mbps,
10Mbps

무선 랜 : -

USB : 종류 A, 타입 소형-B(Ver.2.0)

음향 출력 : 1ch는 표준으로서 공급했습니다

클러킹하세요 :-

예방 기간 : 5년 (대기 온도 25øC)

달력 정확도 : 갭 n90 초. 전력이 공급되지 않는) 때인 월간 (대기 온도 25øC

표준 :-

CE marking*5 : EN61000-6-2,EN61000-6-4

UL?cUL*5 : UL508, ANSI / ISA 12.12.01*2

KC : 순응합니다

라디오 Act : -

선적 중량 : 10 Kg
