원래 장소:
중국 / 일본
브랜드 이름:
Mitsubishi
모델 번호:
AJ65VBTCU-68ADIN

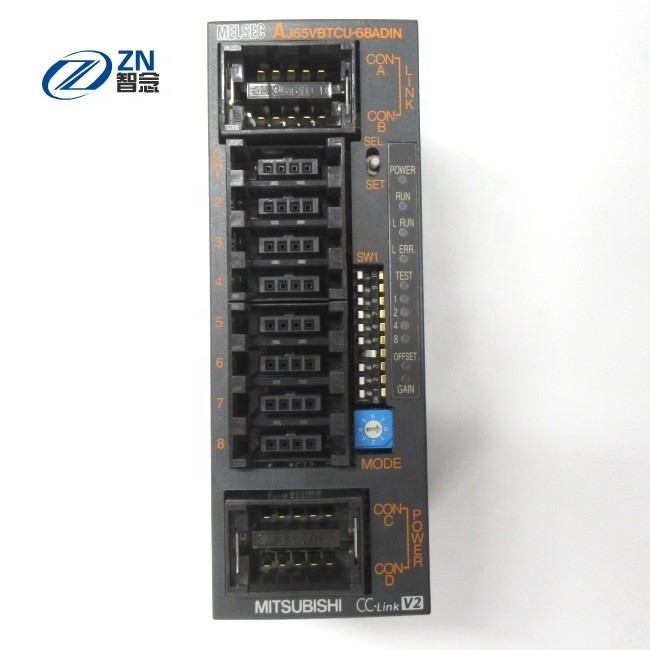

미츠비시 CC 링크 모듈 아날로그-디지털 V2 A/D 변환 유닛 AJ65VBTCU-68ADIN PLC
미츠비시 자동 예금기 변환기 유니트 AJ65VBTCU-68ADIN에 대한 제품 설명
| 스테이션 유형 | 원격 장치 스테이션 |
| 차지된 역의 수 | 버전. 1가지 방식, 3 스테이션 버전. 2가지 방식, 1개 스테이션 |
| CC-링크 버전 | Ver.1, Ver.2 |
| 외형 칫수 | 115(H)×41(W)×67(D) [밀리미터] |
| 집단 | 0.17 킬로그램 |
미츠비시 자동 예금기 변환기 유니트 AJ65VBTCU-68ADIN의 특징
* 버전으로 적합합니다. 2
전통적 모델에, 3 우주정거장이 8개 채널을 차지한 반면, 단일 역은 이 모듈 위의 8개 채널을 차지합니다.
그것은 또한 전통적 버전으로서 사용될 수 있습니다. 1 로터리 스위치의 설정에 의존합니다.
* 대단히 정확합니다
이 입력 모듈은 일하는 대기 온도가 25±5C일 때 일하는 대기 온도가 0C와 55C의 사이에 있는 최대 디지털 출력 값에 대한 ±0.3%의 정확도로, 또는 최대 디지털 출력 값에 대한 ±0.2%의 정확도로 A/D 변환을 수행합니다.
* 아날로그 입력 범위는 각각 채널을 위해 바뀌게될 수 있고 입출력 변환 특성이 바뀔 수 있습니다.
* 1/±4000의 고해상도는 실현됩니다.
입력 범위를 바꿈으로써, 고해상도 디지털 값을 제공하면서, 디지털 값의 결의안은 또한 1/4000 또는 1/±4000 (단지 AJ65VBTCU-68ADVN)로 설정될 수 있습니다.
* 샘플링 또는 평균화는 지정될 수 있습니다.
샘플링 또는 평균화는 컨버전 방법으로서 각각 채널로 표시될 수 있습니다.
| 아날로그 입력 시점의 수 | 4 점 (4개 채널) | ||
|---|---|---|---|
| 아날로그 입력 | 전압 | + 10V (입력 저항 값에 대한 DC-10 : 1MΩ) | |
| 경향 | + 20mA (입력 저항 값에 대한 DC-20 : 250Ω) | ||
| 디지털 출력 | 0-4000, -2000- + 2000 | ||
| 입출력 특성과 결의안 | 입력 범위 | 디지털 출력 값 (최대 해상도) | |
| 전압 입력 | -10 내지 10V | 0-4000 또는 -2000-2000 (5mV) | |
| 0-10V | 0-4000 또는 -2000-2000 (2.5mV) | ||
| 0-5V | 0-4000 또는 -2000-2000 (1.25mV) | ||
| 1-5V | 0-4000 또는 -2000-2000 (1.0 mV) | ||
| 전원 입력 | -20 내지 20mA | 0-4000 또는 -2000-2000 (20 μA) | |
| 0-20mA | 0-4000 또는 -2000-2000 (10μA / 5μA) | ||
| 4-20mA | 0-4000 또는 -2000-2000 (4 μA) | ||
| 정확도 (디지털 출력 값의 최대값에 대한 정확도) | 대기 온도 : 0-55 'Ｃ | ± 1% | |
| / D변환 속도 | 1개 부인 / 채널 | ||
| 절대적인 최대 입력 | 전압 | ± 15V | |
| 경향 | ± 30mA | ||
| 절연 방식 | 전원 공급기 / 통신 시스템과 아날로그 입력 : 분리된 포토커플러 채널 : 비절연형입니다 |
||
| 절연 내력 | 전력 사이에 / 통신 시스템 배치와 아날로그 입력 뱃치를 공급하세요 : AC500V 1 분 | ||
| 절연 저항 | 전력 사이에 / 통신 시스템 배치와 아날로그 입력 뱃치를 공급하세요 : DC500V 절연 저항계 10MΩ 또는 많습니다 | ||
| 스테이션 유형 | 원격 장치 스테이션 (Ver.1 원격 장치 스테이션) | ||
| 점령된 역의 수 | 2개 스테이션 | ||
| 유닛 전원 공급 | 전압 | DC24V (DC18-30V) | |
| 경향 | (24V DC에) 0.12A | ||
| 외부 배선 접속 방법 | 통신부, 단위 기대 용량이 부대에게 다음을 공급합니다 7. 2 부분 단자 블록 (M3.5 스크루) 입출력 유닛 : 27. 2 부분 단자 블록 (M3.5 스크루) |
||
| 외형 칫수 | 높이 (H) | 65 밀리미터 | |
| 폭 (W) | 151.9 밀리미터 | ||
| 깊이 (D) | 63 밀리미터 | ||
| 집단 | 0.35 킬로그램 | ||
| 아날로그 입력 시점의 수 | 4 점 (4개 채널) | ||
|---|---|---|---|
| 아날로그 입력 | 전압 | + 10V (입력 저항 값에 대한 DC-10 : 1MΩ) | |
| 경향 | 20mA (입력 저항 값에 대한 DC0 : 250Ω) | ||
| 디지털 출력 | +4095에 대한 -4096 | ||
| 입출력 특성과 결의안 | 입력 범위 | 디지털 출력 값 (최대 해상도) | |
| 전압 입력 | -10 내지 10V | -4000-4000 (2.5mV) | |
| 1에서 설정하는 사용자 범위 (-10 내지 10V) |
-4000-4000 (2.5mV) | ||
| 0-5V | 0-4000 (1.25mV) | ||
| 1-5V | 0-4000 (1.0 mV) | ||
| 2에서 설정하는 사용자 범위 (0 내지 5V) |
0-4000 (1.0 mV) | ||
| 전원 입력 | 0-20mA | 0-4000 (5 μA) | |
| 4-20mA | 0-4000 (4μA) | ||
| 사용자 영역 설정 (0 내지 20mA) |
0-4000 (4μA) | ||
| 정확도 (디지털 출력 값의 최대값에 대한 정확도) | 대기 온도 : 25 ± 5 'Ｃ | ± 0.2% | |
| 대기 온도 : 0-55 'Ｃ | ± 0.4% | ||
| / D변환 속도 | 1개 부인 / 채널 | ||
| 절대적인 최대 입력 | 전압 | ± 15V | |
| 경향 | ± 30mA | ||
| 절연 방식 | 통신 시스템과 아날로그 입력 뱃치 : 분리된 포토커플러 전력 공급 시스템과 아날로그 입력 뱃치 : 분리된 포토커플러 채널이 생기세요 : 비절연형입니다 |
||
| 절연 내력 | 전력 사이에 / 통신 시스템 배치와 아날로그 입력 뱃치를 공급하세요 : AC500V 1 분 | ||
| 스테이션 유형 | 원격 장치 스테이션 (Ver.1 원격 장치 스테이션) | ||
| 점령된 역의 수 | 1개 스테이션 | ||
| 유닛 전원 공급 | 전압 | DC24V (DC20.4-26.4V) | |
| 경향 | 0.090A (24V DC에) | ||
| 유입 전류 | 8.5A, 2.3 부인 이합니다 | ||
| 외부 배선 접속 방법 | 통신부, 단위 기대 용량이 부대에게 다음을 공급합니다 7. 2 부분 단자 블록 (M3 스크루) 입출력 유닛 : 18 득점 다이렉트마운트 단자 블록 (M3 스크루) |
||
| 외형 칫수 | 높이 (H) | 50 밀리미터 | |
| 폭 (W) | 118 밀리미터 | ||
| 깊이 (D) | 40 밀리미터 | ||
| 집단 | 0.20 킬로그램 | ||
| 아날로그 입력 시점의 수 | 8 점 (8개 채널) | ||
|---|---|---|---|
| 아날로그 입력 | 전압 | 20mA (입력 저항 값에 대한 DC0 : 250Ω) | |
| 디지털 출력 | -96 ~ + 4095 | ||
| 입출력 특성과 결의안 | 입력 범위 | 디지털 출력 값 (최대 해상도) | |
| 전원 입력 | 0-20mA | 0-4000 (5 μA) | |
| 4-20mA | 0-4000 (4μA) | ||
| 사용자 영역 설정 (0 내지 20mA) |
0-4000 (4μA) | ||
| 정확도 (디지털 출력 값의 최대값에 대한 정확도) | 대기 온도 : 25 ± 5 'Ｃ | ± 0.3% | |
| 대기 온도 : 0-55 'Ｃ | ± 0.2% | ||
| / D변환 속도 | 1개 부인 / 채널 | ||
| 절대적인 최대 입력 | 경향 | ± 30mA | |
| 절연 방식 | 통신 시스템과 아날로그 입력 뱃치 : 분리된 포토커플러 전력 공급 시스템과 아날로그 입력 뱃치 : 분리된 트랜스 채널 : 비절연형입니다 |
||
| 절연 내력 | 전력 사이에 / 통신 시스템 배치와 아날로그 입력 뱃치를 공급하세요 : AC500V 1 분 | ||
| 보호 그레이드 | IP1XB | ||
| 스테이션 유형 | 원격 장치 스테이션 (Ver.1 원격 장치 스테이션 또는 Ver.2 원격 장치 스테이션) | ||
| 점령된 역의 수 | Ver.1 원격 장치 스테이션 : 3개 스테이션 Ver.2 원격 장치 스테이션 : 1 스테이션 (확대된 주기적 설정 : 4 번) |
||
| 통신 케이블 | Ver.1.10 적합한 CC-링크 전용 케이블 : FANC-110SBH, FA-CBL200PSBH, CS-110 | ||
| 유닛 전원 공급 | 전압 | DC24V (DC20.4-26.4V, 5% 안에 있는 리플률) | |
| 경향 | (24V DC에) 0.10A | ||
| 유입 전류 | 4.2A, 1.2 부인 이합니다 | ||
| 외부 배선 접속 방법 | 통신부 : (개별적으로 팔린) 통신을 위한 원 터치 연결기 부대 전원 장치 : (개별적으로 팔린) 전원 공급기 / FG를 위한 원 터치 연결기 입출력 유닛 : (개별적으로 팔린) 입출력을 위한 원 터치 연결기 |
||
| 외형 칫수 | 높이 (H) | 115 밀리미터 | |
| 폭 (W) | 41 밀리미터 | ||
| 깊이 (D) | 67 밀리미터 | ||
| 집단 | 0.17 킬로그램 | ||
| 아날로그 입력 시점의 수 | 8 점 (8개 채널) | ||
|---|---|---|---|
| 아날로그 입력 | 전압 | + 10V (입력 저항 값에 대한 DC-10 : 1MΩ) | |
| 디지털 출력 | +4095에 대한 -4096 | ||
| 입출력 특성과 결의안 | 입력 범위 | 디지털 출력 값 (최대 해상도) | |
| 전압 입력 | -10 내지 10V | -4000-4000 (2.5mV) | |
| 1에서 설정하는 사용자 범위 (-10 내지 10V) |
-4000-4000 (2.5mV) | ||
| 0-5V | 0-4000 (1.25mV) | ||
| 1-5V | 0-4000 (1.0 mV) | ||
| 2에서 설정하는 사용자 범위 (0 내지 5V) |
0-4000 (1.0 mV) | ||
| 정확도 (디지털 출력 값의 최대값에 대한 정확도) | 대기 온도 : 25 ± 5 'Ｃ | ± 0.3% | |
| 대기 온도 : 0-55 'Ｃ | ± 0.2% | ||
| / D변환 속도 | 1개 부인 / 채널 | ||
| 절대적인 최대 입력 | 전압 | ± 15V | |
| 절연 방식 | 통신 시스템과 아날로그 입력 뱃치 : 분리된 포토커플러 전력 공급 시스템과 아날로그 입력 뱃치 : 분리된 트랜스 채널 : 비절연형입니다 |
||
| 절연 내력 | 전력 사이에 / 통신 시스템 배치와 아날로그 입력 뱃치를 공급하세요 : AC500V 1 분 | ||
| 보호 그레이드 | IP1XB | ||
| 스테이션 유형 | 원격 장치 스테이션 (Ver.1 원격 장치 스테이션 또는 Ver.2 원격 장치 스테이션) | ||
| 점령된 역의 수 | Ver.1 원격 장치 스테이션 : 3개 스테이션 Ver.2 원격 장치 스테이션 : 1 스테이션 (확대된 주기적 설정 : 4 번) |
||
| 통신 케이블 | Ver.1.10 적합한 CC-링크 전용 케이블 : FANC-110SBH, FA-CBL200PSBH, CS-110 | ||
| 유닛 전원 공급 | 전압 | DC24V (DC20.4-26.4V, 5% 안에 있는 리플률) | |
| 경향 | (24V DC에) 0.10A | ||
| 유입 전류 | 4.2A, 1.2 부인 이합니다 | ||
| 외부 배선 접속 방법 | 통신부 : (개별적으로 팔린) 통신을 위한 원 터치 연결기 부대 전원 장치 : (개별적으로 팔린) 전원 공급기 / FG를 위한 원 터치 연결기 입출력 유닛 : (개별적으로 팔린) 입출력을 위한 원 터치 연결기 |
||
| 외형 칫수 | 높이 (H) | 115 밀리미터 | |
| 폭 (W) | 41 밀리미터 | ||
| 깊이 (D) | 67 밀리미터 | ||
| 집단 | 0.17 킬로그램 | ||
