원래 장소:
중국 / 일본
브랜드 이름:
Mitsubishi
모델 번호:

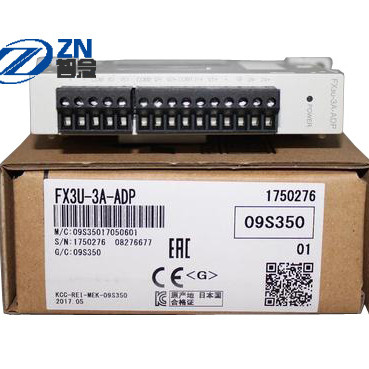

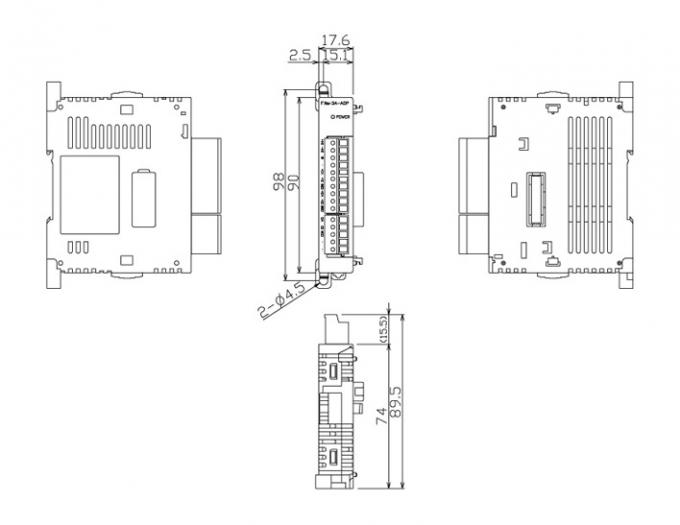

FX3U-3A-adp
12 2진 비트의 결의안과 고정밀 아날로그 입출력 어댑터.
[특징]
-2채널 입력 (전압 : 10V 또는 경향에 대한 DC0 : 20mA)와 1 채널 출력 (전압에 대한 장치 제어 문자 4 : 10V 또는 경향에 대한 DC0 : 20mA)에 대한 장치 제어 문자 4는 가능합니다.
-입력은 각각 채널을 위한 것입니다. 전압 또는 전원 입력은 상세화될 수 있습니다.
-자료는 (전용 명령 없이) 프로그램 없이 이동될 수 있습니다.
[애플리케이션]
아날로그 출력 신호에 디지털 값과 디지털 값으로 아날로그 입력 신호를 변환하는 것을 위해 -편리한다.
| 일치 표준 | UL / 쿠들 킬로 사이클 |
|---|
| 아날로그 입력 | 아날로그 입력 범위 | 전압 입력 | DC0-10V (입력 저항 198.7kΩ) |
|---|---|---|---|
| 전원 입력 | DC4-20mA (입력 저항 250Ω) | ||
| 입력 횟수 채널 | 2개 채널 | ||
| 절대적인 최대 입력 | 전압 입력 | -0.5V, + 15V | |
| 전원 입력 | -2mA, + 30mA | ||
| 입력특성 | 입력 모드 (전압 / 전원 입력)은 각각 채널에 대해서 설정될 수 있습니다. | ||
| 디지털 출력 | 12 2진 비트 | ||
| 결의안 | 전압 입력 | 2.5mV (10V x 1/4000) | |
| 전원 입력 | 5μA (16mA x 1/3200) | ||
| 포괄적 정확도 | 전압 입력 | 대기 온도 25 'Ｃ ± 5 'Ｃ : 실물 크기의 10V를 위한 ± 0.5% (± 50mV) 대기 온도 0 'Ｃ 내지 55 'Ｃ : 실물 크기의 10V를 위한 ± 1.0% (± 100mV) |
|
| 전원 입력 | 대기 온도 25 'Ｃ ± 5 'Ｃ : ± 0.5% (± 80μA) 55 'Ｃ에 가득 차를 위해 16mA 대기 온도 0 'Ｃ를 평가하세요 : 실물 크기의 16mA를 위한 ± 1.0% (± 160μA) |
||
| / D변환 시간 | FX3U / FX3UC 순차기를 연결시킬 때 | 80 μs X개의 입력 채널은 + 40 μs 사용된 X개의 다중을 사용했습니다 (데이터가 업데이트됩니다 모든 계산 주기) | |
| FX3S / FX3G / FX3GC 순차기를 연결시킬 때 | 90 μs X개의 입력 채널은 + 50 μs 사용된 X개의 다중을 사용했습니다 (데이터가 업데이트됩니다 모든 계산 주기) | ||
| 절연 방식 | 아날로그 입출력 부문과 포토커플러에 의한 순차기 사이의 단열재 구동 전원 공급과 DC / dc 컨버터에 의한 아날로그 입출력 항 사이의 단열재 각각 채널 사이의 비-절연 |
||
| 아날로그 출력 | 아날로그 출력범위 | 전압 출력 | DC0-10V (외부 부하 저항 5k-1MΩ) |
| 현 생산량 | 20mA (외부 부하 저항 500Ω 이하)에 대한 장치 제어 문자 4 | ||
| 다중의 수 | 1개 채널 | ||
| 출력 특성 | 출력 모드 (전압 / 현 생산량)은 설정될 수 있습니다. | ||
| 디지털 입력 | 12 2진 비트 | ||
| 결의안 | 전압 출력 | 2.5mV (10V x 1/4000) | |
| 현 생산량 | 4μA (16mA x 1/4000) | ||
| 포괄적 정확도 | 전압 출력 | 대기 온도 25 'Ｃ ± 5 'Ｃ : 실물 크기의 10V를 위한 ± 0.5% (± 50mV) 대기 온도 0 'Ｃ 내지 55 'Ｃ : 실물 크기의 10V를 위한 ± 1.0% (± 100mV) 외부 부하 저항 (Rs는) 그런 경우에 5kΩ 이하입니다, 다음과 같은 계산이 증가될 것입니다. (1% 당 100 mV에 의한 증가.) 47 × 100 / (Rs + 47) -0.9 (%) |
|
| 현 생산량 | 대기 온도 25 'Ｃ ± 5 'Ｃ : ± 0.5% (± 80μA) 55 'Ｃ에 가득 차를 위해 16mA 대기 온도 0 'Ｃ를 평가하세요 : 실물 크기의 16mA를 위한 ± 1.0% (± 160μA) |
||
| Ｄ / 변환이 시간을 맞춥니다 | FX3U / FX3UC 순차기를 연결시킬 때 | 80 μs X개의 입력 채널은 + 40 μs 사용된 X개의 다중을 사용했습니다 (데이터가 업데이트됩니다 모든 계산 주기) | |
| FX3S / FX3G / FX3GC 순차기를 연결시킬 때 | 90 μs X개의 입력 채널은 + 50 μs 사용된 X개의 다중을 사용했습니다 (데이터가 업데이트됩니다 모든 계산 주기) | ||
| 절연 방식 | 아날로그 입출력 부문과 포토커플러에 의한 순차기 사이의 단열재 구동 전원 공급과 DC / dc 컨버터에 의한 아날로그 입출력 항 사이의 단열재 각각 채널 사이의 비-절연 |
||
| 입출력 점령된 시점의 수 | 0 점 (순차기에서 최대 개수의 입출력 시점과 관련되) | ||
| 적용 가능한 순차기 | FX3S, FX3G (Ver.1.20 또는 후에), FX3U (Ver.2.61 또는 후에), FX3GC, FX3UC (Ver.2.61 또는 더 뒤이 ) FX3S-CNV-ADP는 FX3S에 연결되도록 요구됩니다. FX3G-CNV-ADP는 FX3G에 연결되도록 요구됩니다. 확장 보드는 FX3U와 FX3UC-32MT-LT (-2)에 연결되도록 요구됩니다. |
||
| 집단 | 약 0.1 킬로그램 | ||
| 전원 공급기 | 변환 회로 구동 전원 공급 | DC24V + 20% -15% 90mA 단자 블록에 DC24V 전원 공급기를 연결하고 그것을 공급하세요. |
|---|---|---|
| 인터페이스 구동 전원 공급 | DC5V 20mA 내부 전원은 기본 유닛의 DC5V 전원 공급기로부터 공급됩니다. |
| 대기 온도 | 저장 동안 0-55 Ｃ | ||
|---|---|---|---|
| 상대 습도 | 작동 동안 5 내지 95% RH (비결노 상태) | ||
| 내진동 | 딘 레일을 탑재할 때 | 주파수 : 10-57Hz | 일방적 크기 : 0.035 밀리미터 Ｘ, Ｙ, 10 배 각각 방향 (전체에서 80 분)로 Ｚ |
| 주파수 : 57-150Hz | 가속 : 4.9m / Ｓ 2 Ｘ, Ｙ, 10 배 각각 방향 (전체에서 80 분)로 Ｚ | ||
| 다이렉트마운트의 시간에 | 주파수 : 10-57Hz | 일방적 크기 : 0.075 밀리미터 Ｘ, Ｙ, 10 배 각각 방향 (전체에서 80 분)로 Ｚ | |
| 주파수 : 57-150Hz | 가속 : 9.8m / Ｓ 2 Ｘ, Ｙ, 10 배 각각 방향 (전체에서 80 분)로 Ｚ | ||
| 임팩트 저항 | 147m / Ｓ 2, 액션 시간 11 부인 콤마 싸인과 코사인 반파는 Ｘ, Ｙ, Ｚ의 각각 방향에서 3 번을 펄스를 발생시킵니다 | ||
| 잡음 저항 | 1,000 프피-피의 잡음 전압, 1 μs의 소음 폭, 1 나노 초 이 상승과 30 내지 100 Hz의 기간과 노이즈 시뮬레이터를 기반으로. | ||
| 내전압 | 사이에 모든 단말기와 어스 단자 : AC500V 1 분 | ||
| 절연 저항 | 사이에 모든 단말기와 어스 단자 : 5MΩ 또는 DC500V 절연 저항계와 많습니다 | ||
| 땅 | 등급 D 토대 (접지 저항 : 100Ω 이하) 토대는 헌신적 토대 또는 공유된 토대여야 합니다. |
||
| 사용의 환경 | 어떤 부식성인 가연성 가스, 어떤 두려운 전도성 분진 | ||
| 높이는 사용했습니다 | 그것은 압력이 2000 Ｍ 이하고 대기압이 대기압 보다 더 높은 환경에서 사용될 수 없습니다. 그것은 고장날 수 있습니다. |
||
