원래 장소:
중국 / 일본
브랜드 이름:
Mitsubishi
모델 번호:
GS2110-WTBD

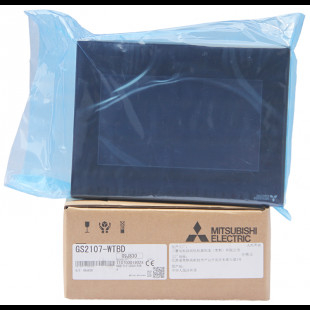

원래 새로운 10은 미츠비시 GS2110-WTBD HMI 터치 패널로 조금씩 움직입니다

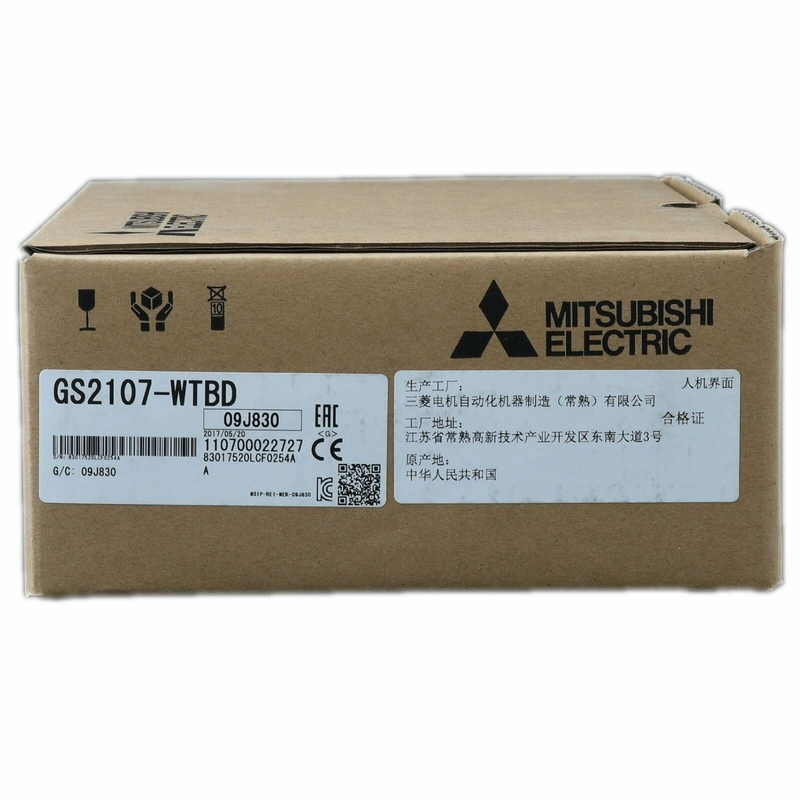

7″ 미츠비시 터치 스크린 흐미스 GS21 단순합니다 | GS2110-WTBD | GS2107-WTBD | |
디스플레이 장치 | TFT 컬러 LCD | ||
화면 크기 | 10″ | 7″ | |
결의안 | 800 X 480 도트 | ||
사이즈(W x H) 밀리미터 (인치)를 드러내세요 | 222 X 132.5 (8.74 x 5.22) (수평서식) | 154 X 85.9 (6.06 x 3.38) (수평서식) | |
문자수 | 16 도트 표준 폰트 : 50개 목탄. X 30 라인 (2 바이트) (수평서식) | ||
표시색 | 65536이지 색 | ||
백라이트 | LED (대치할 수 있는) 백 라이트 오프 / 화면 저장 시간은 설정될 수 있습니다 | ||
터치 패널 방식 | 아날로그 저항성 필름 | ||
키 사이즈 | (키마다) 최저치 2 X 2 도트 | ||
동시 언론 | 금지된 (오직 1개 핵심만을 눌러지 ) 동시 언론 | ||
삶 | 100만 번 (동작힘 0.98N 또는 그 이하) | ||
메모리 C 드라이브 | 프로젝트 데이터를 저장하기 위한, 플래쉬 메모리 (내부의) (9MB), OS 삶 (쓰기의 번호) 100000 배 | ||
짜맞춘 인터페이스 아르 에스 422 | 1chTransmission 속도인 아르 에스 422 : 115200/57600/38400/19200/9600/4800bps 커넥터 모양 : 디-서브 9 핀 (여성) 애플리케이션 : 제어기들 종결 저항자와의 통신을 위해 : 고정된 330 Ω | ||
RS-232 | 1chTransmission 속도인 RS-232 : 115200/57600/38400/19200/9600/4800bps 커넥터 모양 : 디-서브 9 핀 (남자) 애플리케이션 : 개인용 컴퓨터 (프로젝트 데이터 판독 / 기입, FA 투명한 기능)을 연결시킨 제어기들과 바코드 리더훠와의 통신을 위해 | ||
이더넷 | 데이터 전송 방법 : 100BASE TX, 10BASE-T, 1ch 커넥터 모양 : RJ-45 (모듈러 잭) 애플리케이션 : 콘트롤러스훠와의 통신을 위해 개인용 컴퓨터 (프로젝트 데이터 판독 / 기입, FA 투명한 기능)을 연결시키기 | ||
USB | 1ch 커넥터 모양인 USB (최대 속도 12Mbps) : 소형 -브애플리케이션 : 개인용 컴퓨터 (프로젝트 데이터 판독 / 기입, FA 투명한 기능)을 연결시캐서 | ||
SD는 카드를 냅니다 | SD 순응하는, 1chSupported 메모리 카드 : SDHC 메모리 카드, SD 메모리 카드 응용 : 데이터 저장을 로깅하면서, 프로젝트 데이터는 / 기입을 읽었습니다 | ||
버저 출력 | 단음 (조정할 수 있는 장기간 / 개요 / 꺼짐 상태) | ||
보호 구조체 | IP65F (단지 지판의 앞면) | ||
외부적입니다. 차원 (W x H x D) 밀리미터 (인치) | 272 X 214 X 56 (10.71 x 8.43 x 2.21) | 206 X 155 X 50 (8.11 x 6.11 x 1.97) | |
(엑스크들에 짓누르세요. 거치용 선반) (킬로그램) | 1.3 | 0.9 | |
호환 가능 소프트웨어 패키지 | GT Designer3 Version1.105K 또는 더 후에 (*1) (영어 버전) | ||
미츠비시 터치 스크린 HMI GS21 전원 공급기 | GS2110-WTBD | GS2107-WTBD | |
전원 전압 | -15%세) 24VDC (+10%는 전압 200mV 이하 리플을 일으킵니다 | ||
소비 전력 | 7.6W (317mA/24V) 이합니다 | 6.5W (271mA/24V) 이합니다 | |
백 라이트 오프로 | 3.8W (158mA/24V) 이합니다 | 3.8W (158mA/24V) 이합니다 | |
유입 전류 | 17A 또는 그 이하 (6ms, 대기 온도 25, 최대 적재량) | ||
무방한 순간 정전 타임즈 지 | 5명의 부인 이내에 | ||
잡음 면역성 | IEC61000-4-4, 2kV (전원 공급선)에 따릅니다 | ||
내전압 | 전원 공급기와 지상 사이의 1 분 동안 350VAC | ||
절연 저항 | 절연 저항계 (전력 공급 단자와 지상 사이의 500VDC)와 10MΩ 또는 더 높습니다 |
