원래 장소:
중국 / 일본
브랜드 이름:
Omron
모델 번호:

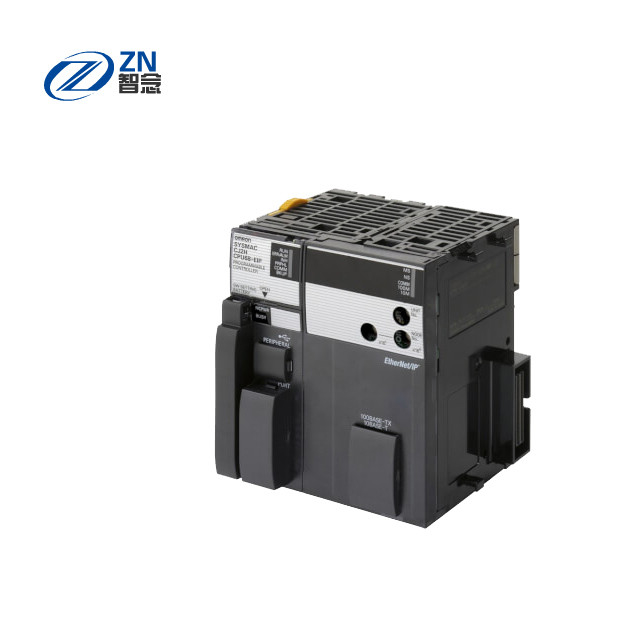

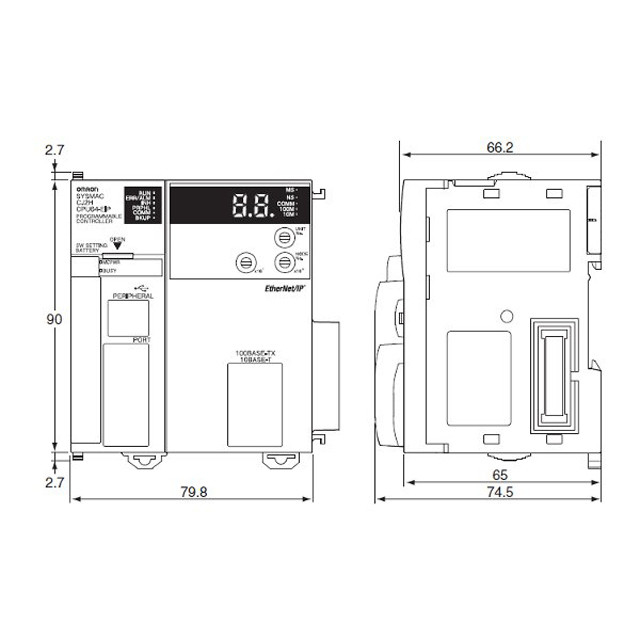

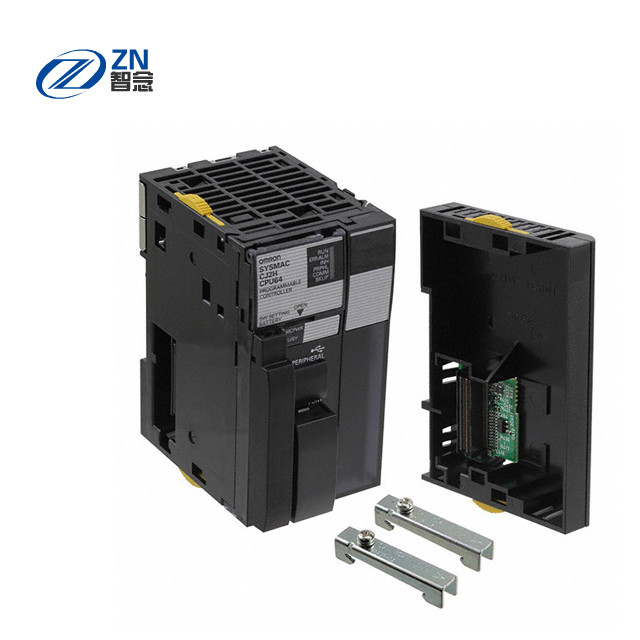

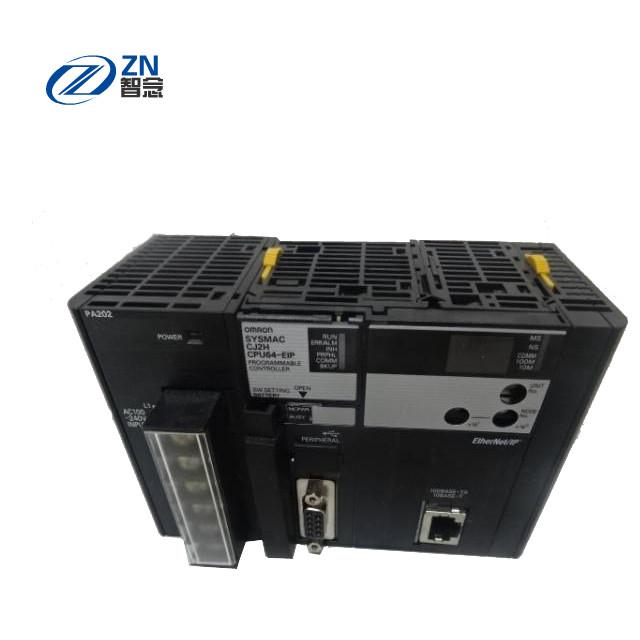

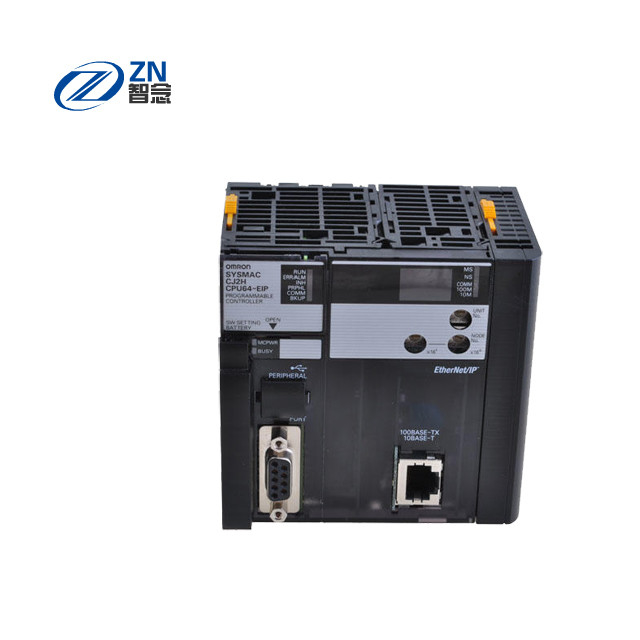

CJ2H-CPU65-EIP
고속도, 대용량을 위한 CJ2H
CJ2H 시리즈는 컨베이어에 분류하여 전기 부품과 고속도의 영상 처리 점검에서 요구된 그것들과 같은 발전된 기계 자동화 필요성에 이상적입니다.
| 항목 | CJ2H- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| CPU64-EIP | CPU65-EIP | CPU66-EIP | CPU67-EIP | CPU68-EIP | |||||
| 사용자 메모리 | 50K 단계 | 100K 단계 | 150K 단계 | 250K 단계 | 400K 단계 | ||||
| 입출력 비트 | 2,560개 비트 | ||||||||
| 처리 속도 |
상방 프로세싱 타임즈 지 | 일반 모드 : 200 μs 태그 데이터 링크가 EtherNet/IP과 함께 사용되 (면, 다음을 위에서 말한 시간에 더하세요 : 옮겨진 단어 × (0.33 μs 또는 0.87 μs *))의 100 μs + 숫자 고속 인터럽트 기능이 사용될 때 |
|||||||
| 실행 시간 | 기본 명령 : 0.016 μs 장관 ; 특수 지침 : 0.048 μs 분. |
||||||||
| 매장하세요- rupt |
입출력은 중단합니다고 외부 중단합니다 |
분할 테스크 시동 시간 : 26 μs 또는 17 μs * (유닛 Ver.1.0에서 30 μs) 시간을 주기적 작업으로 되돌리세요 : 11 μs 또는 8 μs * (유닛 Ver.1.0에서 15 μs) * 고속 인터럽트 기능이 사용될 때 |
|||||||
| 예정되 중단합니다 | 분할 테스크 시동 시간 : 22 μs 또는 13μs * (유닛 Ver.1.0에서 27 μs) 시간을 주기적 작업으로 되돌리세요 : 11 μs 또는 8μs * (유닛 Ver.1.0에서 15 μs) * 고속 인터럽트 기능이 사용될 때 |
||||||||
| 연결 가능한 단위의 최대수 | CPU 랙 당 전체 또는 확장 랙 : 10 알려지지 않은 최대 ; PLC 당 전체 : 40 알려지지 않은 최대. |
||||||||
| 확장 랙의 최대수 | 3 최대. | ||||||||
| CIO 지역 | 입출력 영역 | 2,560개 비트 (160마리의 말) : CIO 0159에 대한 워드 CIO 0000 | |||||||
| 링크 영역 | 3,200개 비트 (200마리의 말) : CIO 1199에 대한 워드 CIO 1000 | ||||||||
| 동기 데이터 리프레시 영역 | 1,536개 비트 (96마리의 말) : CIO 1295에 대한 워드 CIO 1200 | ||||||||
| CPU 버스 단위 영역 | 6,400개 비트 (400마리의 말) : CIO 1899에 대한 워드 CIO 1500 | ||||||||
| 특별한 처리 입출력 장치 분야 | 15,360개 비트 (960마리의 말) : CIO 2959에 대한 워드 CIO 2000 | ||||||||
| 디바이스넷 지역 | 9,600개 비트 (600마리의 말) : CIO 3799에 대한 워드 CIO 3200 | ||||||||
| 내부 입출력 영역 | 3,200개 비트 (200마리의 말) : CIO 1499에 대한 워드 CIO 1300 37,504개 비트 (2,344마리의 말) : CIO 6143에 대한 워드 CIO 3800 외부 Ｉ／Ｏ에 대해 사용될 수 없습니다. |
||||||||
| 작업 영역 | 8,192개 비트 (512마리의 말) : W511에 대한 W000 워드 외부 Ｉ／Ｏ에 대해 사용될 수 없습니다. |
||||||||
| 유지 영역 | 8,192개 비트 (512마리의 말) : H511에 대한 H000 워드 이 지역에서 비트는 PLC가 꺼질 때 그들의 ON / 차단 상태를 유지하거나 작동 모드가 바뀝니다. H1535에 대한 H512 워드 : 이러한 말은 단지 기능 블럭 동안 사용될 수 있습니다. 그들은 단지 기능 블럭 사례를 위해 사용될 수 있습니다 (기능 블럭에 내부 변수에 단지 할당되 즉). |
||||||||
| 보조 영역 | 판독 전용입니다 : 31,744개 비트 (1,984마리의 말) 7,168개 비트 (448마리의 말) : 워드 A447에게 A0 24,576개 비트 (1,536마리의 말) : A11535에 대한 A10000 워드 * 읽기 / 기입 : A448 말에서 A1471의 16,384개 비트 (1,024마리의 말) A1471에 대한 *A960과 A11535에 대한 A10000은 CPU 모선 유닛까지 접근될 수 없습니다, 특별한 처리 입출력 장치와 PT와 지원 소프트웨어 그것이 특히 CJ2 CPU 부대를 지원하지 않습니다. |
||||||||
| 일시적인 영역 | 16개 비트 : TR15에 대한 TR0 | ||||||||
| 타이머 지역 | 4,096 타이머 번호 (T0000은 T4095에 (반대에서 분리됩니다)) | ||||||||
| 반대 영역 | 4,096 계수기 수량 (C0000은 C4095에 (타이머들에서 분리됩니다)) | ||||||||
| DM 지역 | 32k 단어 * 특별한 처리 입출력 장치 동안 DM 분야 단어 : D29599 (100에 대한 D20000은 × 96 유닛을 말로 표현합니다) CPU 모선 유닛 동안 DM 지역 단어 : D31599 (100에 대한 D30000은 × 16 유닛을 말로 표현합니다) EM 지역에서 *Bits는 비트까지 또는 말까지 또한 다루어질 수 있습니다. 이러한 비트는 CPU 모선 유닛에 의해서 연설되 가 아니라 할 수있, 특별한 처리 입출력 장치와 PT와 지원 소프트웨어 그것이 특히 CJ2 CPU 부대를 지원하지 않습니다. |
||||||||
| EM 지역 | 32k 단어 / 은행 × 25 은행은 한계에 이릅니다. 다음 e00_00000 내지 e18_32767 최대. *1 *2 *1. EM 지역에서 비트는 비트까지 또는 말까지 또한 다루어질 수 있습니다. 이러한 비트는 CPU 모선 유닛에 의해서 연설되 가 아니라 할 수있, 특별한 처리 입출력 장치와 PT와 지원 소프트웨어 그것이 특히 CJ2 CPU 부대를 지원하지 않습니다. *2. 18에 대한 EM 은행 Ｄ 특히 CJ2 CPU 부대를 지원하지 않는 CPU 모선 유닛, 특별한 처리 입출력 장치, PT와 지원 소프트웨어까지 접근될 수 없습니다. *3. EM 분야에 대한 힘 세트 / 리셋은 매개변수 설정에서 시작 은행을 상세화함으로써 가능해집니다. (유닛 버전 1.2 또는 더 높습니다) |
||||||||
| 32K 단어 × 4 은행 |
32K 단어 × 4 은행 |
32K 단어 × 10 은행 |
32K 단어 × 15 은행 |
32K 단어 × 25 은행 |
|||||
| 힘- 선복 신청서 가능해집니다 은행 |
EM force-S/R 기능이 있을 때 사용한 *3 |
은행 0 내지 3 | 은행 0 내지 3 | 은행 0 내지 9 | 은행 Ｅ에게 0 | 은행 0 내지 18 | |||
| 자동일 때 청원하세요 할당은 상세화됩니다 |
은행 3 | 은행 3 | 은행 6 내지 9 | 은행 Ｅ에게 7 | 은행 11 내지 18 | ||||
| 인덱스 레지스터 | IR15에 대한 IR0 이것들은 간접 주소 지정을 위한 PLC 기억장치 주소를 저장하기 위한 특수 레지스터입니다. (그들이 각각 작업에 유일하도록 또는 그들이 모든 작업에 의해 공유되도록 인덱스 레지스터는 설정될 수 있습니다.) |
||||||||
| 주기적 업무 플래그 영역 | 128개 기 | ||||||||
| 메모리 카드 | 128 MB 또는 256 MB 또는 512 MB | ||||||||
| 작동 모드 | 프로그램 모드 : 프로그램은 실행되지 않습니다. 준비는 이 방식으로 프로그램 수행 전에 실행될 수 있습니다. 모니터 모드 : 프로그램은 실행되고 온라인 편집과 같은 약간의 작전과 입출력 메모리의 현재 가치의 변화가 이 방식으로 가능해집니다. 실행 모드 : 프로그램은 실행됩니다. 이것은 정상 작동 모드입니다. |
||||||||
| 실행 처리 모드 | 일반 모드 | ||||||||
| 프로그래밍 언어 | 래더 로직 (LD), 순차적인 함수 차트 (SFC), 구조화 텍스트 (거리) . 그리고 명령어 집합 (IL) |
||||||||
| 기능 블록 |
정의의 최대수 | 2,048 | |||||||
| 예의 최대수 | 2,048 | ||||||||
| 작업 | 작업의 타입 | 주기적 작업 분할 테스크 (전원차단 분할 테스크, 예정된 분할 테스크, 입출력 인터럽트 과제와 외부 분할 테스크) |
|||||||
| 과제의 수 | 주기적 작업 : 128 분할 테스크 : 256 (분할 테스크는 여분 주기적 작업을 만들기 위해 주기적 작업으로 규정될 수 있습니다. 그러므로, 주기적 과제의 전체 수는 실제로 384 최대입니다.) |
||||||||
| 기호 (변수) |
기호의 타입 | 내부 심벌 : PLC에서 단지 단일 태스크 이내에 사용될 수 있습니다. 글로벌 심벌 : PLC에서 모든 작업에서 사용될 수 있습니다. 네트워크 기호 (태그) : CPU 유닛에 입출력 메모리는 외부적으로 매개변수 설정에 따라서, 기호를 사용하여 접근될 수 있습니다. |
|||||||
| 기호의 데이터 유형 | 불 (비트) UINT (원-워드 부호없는 이진수) UDINT (2워드 부호없는 이진수) ULINT (네 단어 부호없는 이진수) INT (원-워드 부호가 지정된 이진값) 힘 (2워드 부호가 지정된 이진값) 린트 (네 단어 부호가 지정된 이진값) UINT BCD (원-워드 부호없는 BCD) *1 UDINT BCD (2워드 부호없는 BCD) *1 ULINT BCD (네 단어 부호없는 BCD) *1 실제적입니다 (2워드 플로팅 포인트) LREAL (네 단어 플로팅 포인트) 채널 (말) *1 수 (끊임없이 계속되거나 수) *1 워드 (원-워드 16진법) DWORD (2워드 16진법) LWORD (네 단어 16진법) 문자열 (ASCII 문자들 1 내지 255명) 타이머 (타이머) *2 반대 (반대) *2 사용자 정의 데이터 타입 (데이터 구조) *3 *1. 기능 블럭에 사용될 수 없습니다 *2. 단지 기능 블럭에 사용될 수 있습니다 *3. CX-프로그램머 버전 9.0 또는 더 뒤이 사용될 때만 지원했습니다 |
||||||||
| 기호의 최대 크기 | 32k 단어 | ||||||||
| 배열 기호 (배열 변수) | 일차원 배열 | ||||||||
| 배열 요소의 번호 | 32,000 요소 최대. | ||||||||
| 레지스트레이블 네트워크의 전화번호 기호 (태그) |
20,000 최대. | ||||||||
| 네트워크 상징 (태그) 이름의 길이 | 255 바이트 최대. | ||||||||
| 네트워크 기호 (태그)을 인코딩하기 | UTF-8 | ||||||||
| 자료 추적 |
기억장치 용량 | 8,000이지 단어 | 16,000이지 단어 | 32,000이지 단어 | |||||
| (EM 지역은 CPU 단위 모델에 의해서 지원된 은행의 숫자에 의해 증가한 최고 32K까지 단어를 사용하기 위해 CX-프로그램머로부터 상세화될 수 있습니다.) | |||||||||
| 샘플링의 수 | Bits = 31, 원-워드 자료 =16, 2워드 data = 8, 네 단어 data = 4 | ||||||||
| 샘플링 사이클 | 1 내지 2,550 부인 (유닛 : 1 부인) | ||||||||
| 트리거 조건 | 규정 비트를 벗어나는 ON / 규정 단어의 데이터 비교 데이터 크기 : 1가지 단어, 2가지 단어, 4가지 단어 비교 방법 : (>)보다 더 큰 (=)를 필적하고, 더 크 보다 또는 더 결코 (≥)을 필적하지 않습니다 (<> |
||||||||
| 딜레이값 | - +32,767 부인에 대한 32,768 | ||||||||
| 파일 메모리 | 메모리 카드 (128, 256, 또는 512 마바이트스) (옴론에 의해 제공된 메모리 카드를 사용하.) EM 파일 메모리 (EM 지역의 일부가 파일 메모리로 사용하기 위해 전환될 수 있습니다.) |
||||||||
| Source/ 논평 메모리 |
프로그램 소스들, 발언, 프로그램 인덱스, 심볼 테이블 |
능력 : 3.5 메가바이트 | |||||||
| 커뮤니- 양이온 |
논리적이 좌현으로 향하게 합니다 통신 |
논리 포트 | 8곳 공항 (전송과 RECV, CMND, PMCR, TXDU와 RXDU 교육.를 위해 사용된) | ||||||
| 확대됩니다 논리 포트 |
64곳 공항 (SEND2, RECV2, CMND2와 PMCR2 교육.를 위해 사용된) | ||||||||
| CIP 통신 상술 |
등급 3 (접속 형태) |
중복 브이씨씨 연결 수 : 128 | |||||||
| UCMM (빕니다- 접속 형태) |
동시에 통신할 수 있는 고객들의 최대수 : 32 동시에 통신할 수 있는 서버의 최대수 : 32 |
||||||||
| 주변 기기 (USB) 포트 | USB 2.0 순응하는 B-타입 연결기 | ||||||||
| 보드 비율 | 12 MBP는 한계에 이릅니다. | ||||||||
| 전송거리 | 5 Ｍ 최대. | ||||||||
| 직렬 포트 | 조화시키세요 : EIA RS-232C에 따릅니다. | ||||||||
| 통신 방법 | 반-이중 | ||||||||
| 동기화 방법 | 시작-정지 | ||||||||
| 보드 비율 | 0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 또는 115.2 (킬로보우) | ||||||||
| 전송거리 | 15 Ｍ 최대. | ||||||||
| EtherNet/IP 공항 | --- | ||||||||
| 트랜스미스- 사이언 스페시픽아- tion |
매체 접근 방법 |
CSMA / CD | |||||||
| 변조 | 기저 대역 | ||||||||
| 전송 경로 |
스타 | ||||||||
| 보드 비율 | 100 MBP (100Base-tx) | ||||||||
| 전송 매체 |
차폐형 트위스트 페어 (STP) 케이블 ; 범주 : 5, 5e | ||||||||
| 전송 거리 |
(허브와 이음매 사이에) 100 Ｍ | ||||||||
| 층계형의 수 연결 |
어떤 제한 스위칭 허브가 사용되면. | ||||||||
| 커뮤니- 양이온 스페시픽아- tion |
CIP 통신 : 태그 데이터 링크 |
--- | |||||||
| 수의 연결 |
256 | ||||||||
| 패킷 간격 (갱신 기간) |
0.5 10,000개 부인 (유닛에 : 0.5 부인) 각각 연결에 대해서 설정될 수 있습니다. (데이터는 여하튼 마디수의 세트 간격에 새로와질 것입니다.) |
||||||||
| 최대는 인정했습니다 통신 유닛 당 대역폭 |
6,000 내지 12,000 펄스/초 *1 *2 | ||||||||
| 수의 레지스터러블 태그 |
256 | ||||||||
| 태그의 타입 | CIO와 DM, EM, HR, WR와 네트워크 상징물 | ||||||||
| 태그의 수 연결마다 |
PLC 상태가 부분에 포함되면 8 (7은 붙어다닙니다.) | ||||||||
| 최대 링크 데이터 크기마다 이음매 |
184,832가지 단어 | ||||||||
| 최대 데이터 사이즈마다 연결 |
252 또는 722 단어 *3 (자료는 각각 연결 이내에 동기화됩니다.) |
||||||||
| 수의 레지스트레이블 태그 세트 |
256 (1 connection = 1 부분) | ||||||||
| 최대 태그 집합크기 |
722가지 단어 (한 워드가 PLC 지위가 부분에 포함될 때 사용됩니다.) | ||||||||
| 최대 태그의 수 a에서 재생 가능합니다 단일 사이클의 CPU 유닛 *4 |
출력 / 전송 (이더넷 / IP에 대한 CPU 유닛) : 256 입력 /는 (CPU 유닛에 대한 이더넷 / IP)를 받습니다 : 256 |
||||||||
| 데이터 크기 a에서 재생 가능합니다 단일 사이클의 CPU 유닛 *4 |
출력 / 전송 (이더넷 / IP에 대한 CPU) : 6,432가지 단어 입력 /는 (CPU에 대한 이더넷 / IP)를 받습니다 : 6,432가지 단어 |
||||||||
| 태그의 변화 데이터 링크 매개 변수 설정 동안 작동 |
좋습니다 *5 | ||||||||
| 멀티-캐스트 패킷 필터 *6 |
좋아요 | ||||||||
| CIP 통신 : 명시적 메시지 |
--- | ||||||||
| 등급 3 (접속 형태) |
중복 브이씨씨 연결 수 : 128 | ||||||||
| UCMM (빕니다- 접속 형태) |
동시에 통신할 수 있는 고객들의 최대수 : 32 동시에 통신할 수 있는 서버의 최대수 : 32 |
||||||||
| CIP 라우팅 | OK (CIP 라우팅 다음과 같은 원격 유니트를 위한 가능한이 다음 이고 CJ1W-EIP21, CJ2H-CPU6[] -eip, CJ2M-CPU3[]와 CS1W-EIP21.) | ||||||||
| 팔 통신 |
--- | ||||||||
| 팔 / UDP | 좋아요 | ||||||||
| 팔 / TCP | 16 연결 최대. | ||||||||
| EtherNet/IP 적합 시험 |
A5에 따릅니다. | ||||||||
| EtherNet/IP 인터페이스 |
10Base-T/100Base-TX 자동 절충 기능 / 고정 조정법 |
||||||||
