원래 장소:
중국 / 일본
브랜드 이름:
Omron
모델 번호:

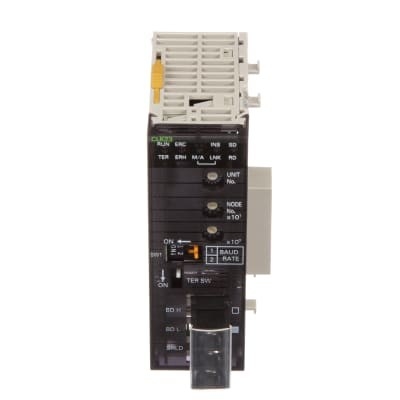

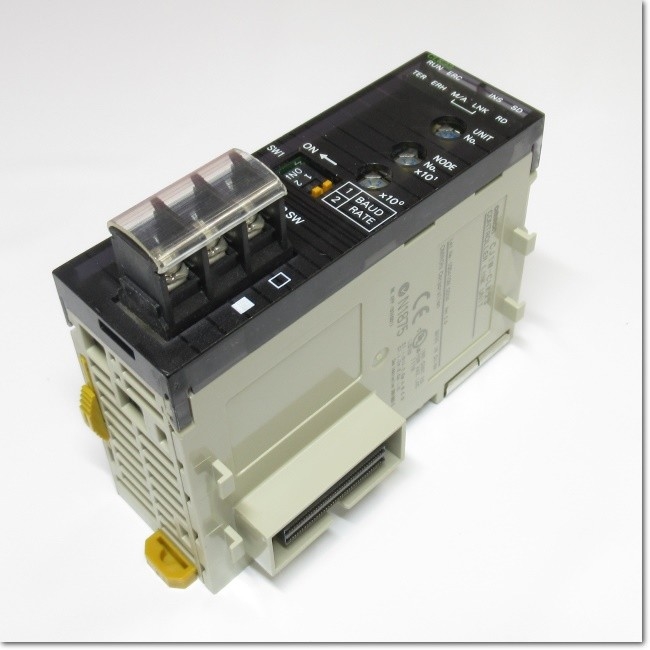

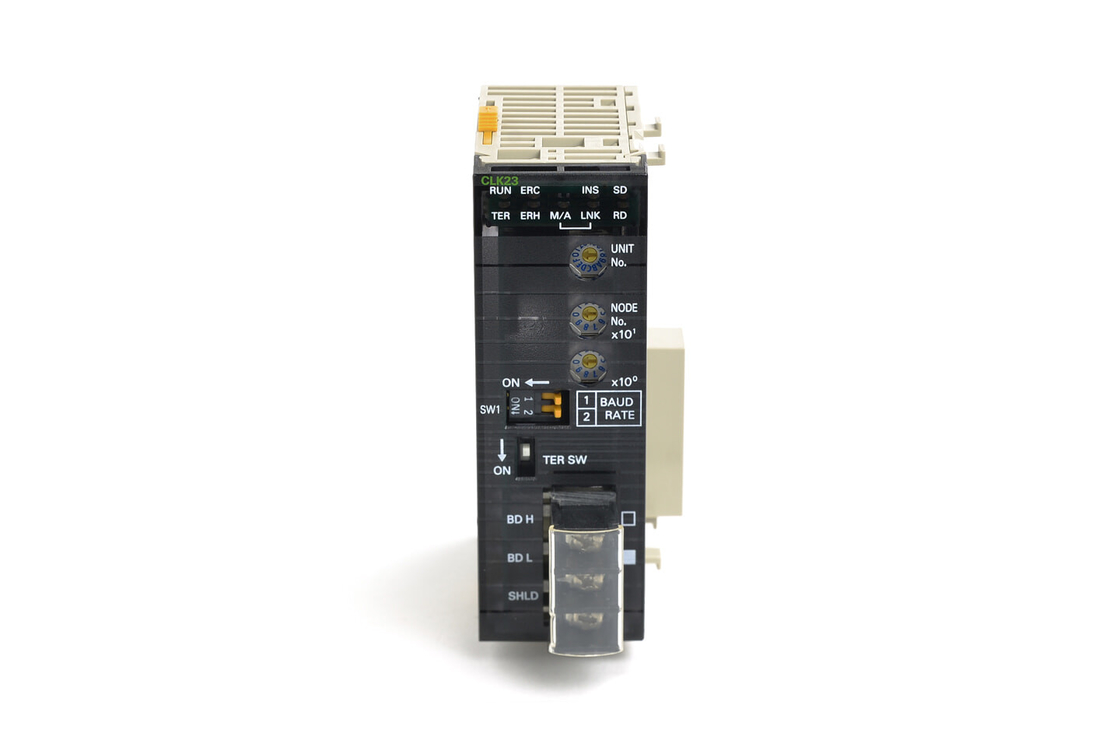

CJ1W-CLK23
오우 대용량 데이터 링크는 데이터 링크 식탁을 차림으로써 단순히 프로그래밍하는 것 없이 쉽게 달성됩니다.
20,000 *1 전송 / 수신 단어에 달하는 오우는 유닛 (이사회을 뜻하는 최고 62,000까지 단어) 동안 이음매마다 설정될 수 있습니다.
데이터 동시발생을 보증하는 동안 오우 데이터 링크는 이음매마다 최고 4,000 *2까지 단어로 실행될 수 있습니다.
데이터 링크가 작동하고 있는 동안 오우 사용자 세트 데이터 링크 테이블은 바뀔 수 있습니다. *3
시스템 전체를 위한 오우 오류는 에러 진단 지원 소프트웨어와 다양한 상태 플래그를 이용하여 모니터링될 수 있습니다.
*1. 유닛 버전 1.2에 지원되거나 더 뒤입니다.
*2. CJ1W-CLK23과 3G8F7-CLK[]3은 지원받습니다.
*3. -V1으로 끝나 CJ1W-CLK23과 3G8F7-CLK[]3과 모델들을 지원했습니다.
| 항목 | 상술 |
|---|---|
| 모델 | CJ1W-CLK23 3G8F7-CLK23-E CJ1W-CLK21-V1 *1 3G8F7-CLK21-EV1 *1 |
| 타입 | 위레드 (차폐형 트위스트 페어 케이블) |
| 통신 방법 | 엔 :엔 토큰 버스 방법 |
| 코드 | 맨체스터 코드 |
| 변조 | 기저 대역 코드 |
| 동기화 | 플래그 동기 방식 (HDLC 프레임에 따릅니다) |
| 전송 경로 포맷 | 다중 단말 방식 방법 (버스형) |
| 전송 속도 | 다음은 전송 속도에 따라 최대 전송거리입니다. 2 메가비트 / Ｓ : 500 Ｍ 1 메가비트 / Ｓ : 800 Ｍ 500 kbit / Ｓ : 1 킬로미터 |
| 최대 전송 거리 |
|
| 사이에 최대 거리 이음매 |
특정하지 않습니다. (최대 전송거리는 시스템 전체를 위해 충족할 것입니다.) |
| 매체 | 특정한 보호해야 하는 두 가닥의 통신선 케이블 2개의 신호선, 한 차폐 |
| 노드 접속 방법 | PLC : 단자 블록으로의 연결 컴퓨터 : 특별한 (공급된) 연결기를 사용하는 연결 |
| 최대 마디수 | 32 또는 62 이음매 *2 *3 |
| 적용 가능한 프로그래밍 장치 |
CX-원의 CX 조립업체와 CX 프로그래머 *3에서 CX-넷과 프로그래밍 콘솔 |
| 통신 기능 | 데이터 링크와 메시지 서비스 |
| 데이터 링크 단어의 수 | 이음매마다 전언하세요 : 4,000 단어 최대. (CJ1W-CLK[]3), 1,000 단어 최대. (다른 모든 유닛) 이음매 당 전송 / 수신 단어의 숫자 : 12,000 단어 최대. (프리 버전. 1.2) 20,000 단어 최대. (유닛 버전. 1.2 또는 더 뒤입니다) 네트워크 당 전송 단어의 전체 수 : 62,000 단어 최대. |
| 데이터 링크부 | PLC : 비트 영역 (CIO 분야, 작업 영역, 링크 영역 *4), 데이터메모리 (DM), 확대된 DM 분야 (EM) 컴퓨터 : 핀스게이트웨이 이벤트 메모리 |
| 메시지 길이 | 2,012 바이트 최대. (헤더를 포함하여) |
| 래스 기능 | 폴링 노드 백업 기능 자기 진단 기능 (벤처기업에 있는 하드웨어 점검) 에코백 테스트와 방송 테스트가 (FINS 명령을 사용합니다) 감시 타이머 에러 로그 함수 |
| 오류 제어 | 맨체스터 코드 점검 CRC 체크부 (CCITT X16 +X12 +X5 +1) |
| 항목 | 상술 |
|---|---|
| 모델 | CJ1W-CLK23 CJ1W-CLK21-V1 * |
| 적용 가능한 PLC | 모두 CJ 시리즈 CPU 유닛 |
| 탑재 가능 단위의 수 | 8 최대. |
| 설치 위치 | CPU 후면 또는 확장 후면 위에 설치하세요 (CPU 모선 유닛으로서 분류되). |
| 네트워크 매개 변수의 저장 위치와 손으로 세트 데이터 링크표 |
시스템 버스 단위 영역 (CPU 단위 매개 변수 영역의). |
| 라우팅 테이블의 저장 위치 | CPU 부대 매개 변수 영역 |
| 중량 | 110 Ｇ |
| 전류 소모 : PLC에서 5 Ｖ | 0.35 A |
