원래 장소:
중국 / 일본
브랜드 이름:
Omron
모델 번호:

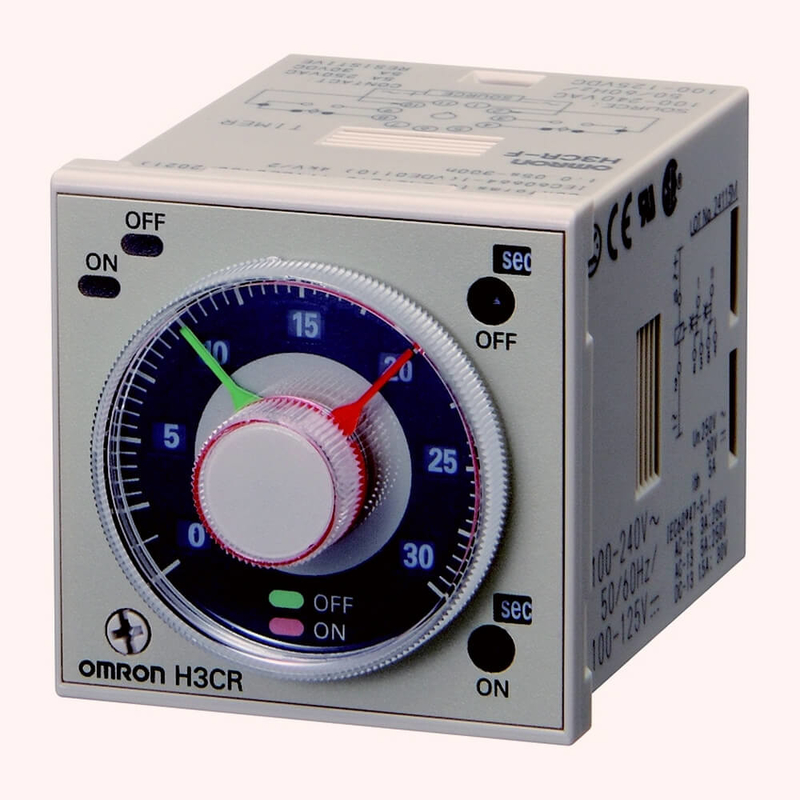

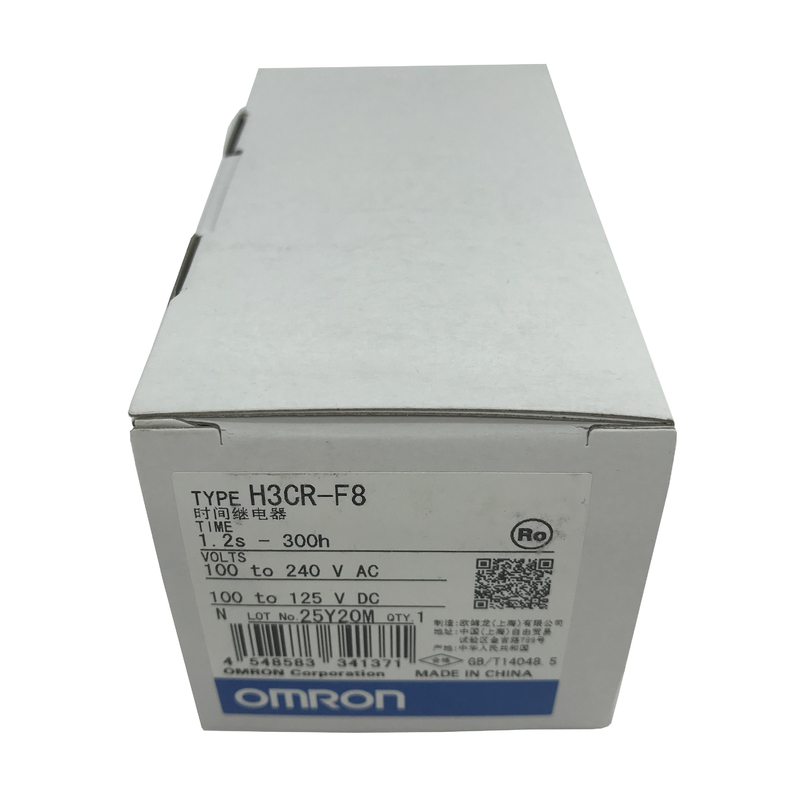

H3CR-F8
240 VAC/100 내지 125 VDC와 저전압 24 내지 48 VAC/12 내지 48 VDC에 대한 고전압 100의 오우 많은 힘 공급 범위.
오우 ON-타임즈 지와 OFF-타임즈 지는 독립적으로 설정될 수 있고 그래서 긴 시간을 엄수하거나 오프-타임과 짧은 꺼짐 상태의 조합 또는 온타임 설정은 가능합니다.
0.05 Ｓ부터 사용될 모델에 의지한 300 Ｈ까지 오우 24 시간 범위.
명멸 ON 시작 또는 명멸 꺼짐 상태 시작과 오우 모델들은 이용 가능합니다.
어떠한 시간 범위에 있는 영집합 가치를 위한 즉석 출력을 통한 오우 쉬운 순차 검사.
오우 길이, 80 밀리미터의 소켓으로 패널 장착되거나 더 적골 때.
모델들이 이용 가능한 오우 11 핀과 8개 핀.
| 평가된 전원 전압 | 100 내지 240 VAC 50/60 Hz 100 내지 125 VDC 잔물결 20% 최대. (전원 공급기가 싱글-피하세 전파 정류기를 통합시키면) |
|---|---|
| 허용 전압 가변 범위 | 전원 전압 중 85 내지 110% |
| 소비 전력 | 대략. 10은 (240 VAC에) VA 대략. 2.1 (240 VAC에) Ｗ |
| 리세트 전압 | 10% 최대. 정격전원전압의 |
| 시간 범위의 수 | 18 |
| 조작 모드 | 명멸 꺼짐 상태는 시작됩니다 |
| 제어 출력 (형태) | 타임-리미트 : DPDT |
| 제어 출력 (접촉 출력) | 저항부하 : 한 250 VAC 5 (cosφ=1)/5 한 30 VDC에 최소 적용 가능한 로드 : 5 VDC (장애 레벨에 있는 10 마 : Ｐ 기준값) |
| 작동 복귀 | 타임-리미트 작동 / 타임-리미트 리셋 또는 자기복귀 |
| 대기 온도 범위 | 작동하는 것 : (어떤 당의 없이) -10 내지 55 Ｃ 저장 : (어떤 당의 없이) -25 내지 65 Ｃ |
| 주변습도 범위 | 작동하는 것 : 35 내지 85% |
| 동작 시간의 정확도 | ±0.2% FS는 한계에 이릅니다. ±0.2% ±10 부인 인 1.2 Ｓ와 3 Ｓ의 범위 |
| 설정 오차 | ±5% FS ±50 부인 맥스. |
| 재설정 시간 | 0.1 Ｓ 최대. |
| 전압의 영향 | ±0.2% FS는 한계에 이릅니다. ±0.2% ±10 부인 인 1.2 Ｓ와 3 Ｓ의 범위 |
| 온도의 영향 | ±1% FS는 한계에 이릅니다. (±1% ±10 부인 인 1.2 Ｓ와 3 Ｓ)의 범위 |
| 절연 저항 | 100 MΩ 분. (500 VDC에) |
| 절연 내력 | 현재 나르는 금속 부품류와 비현재 사이에 금속 부품류를 옮기는 것 : 2,000 VAC 50/60 Hz 1 분 제어 출력 터미널과 작동 사이에 순회하세요 : 2,000 VAC 50/60 Hz 1 분 사이에 다른 극성의 접촉 : 2,000 VAC 50/60 Hz 1 분 사이에 비-연속적 접촉 : 1,000 VAC 50/60 Hz 1 분 |
| 임펄스 내전압 | 사이에 전원 터미널 : 5 kV 현재 운송 터미널과 노출된 비현재 사이에 금속 부품류를 옮기는 것 : 5 kV |
| 잡음 면역성 | (전원 터미널 사이에) ±1.5 kV, 소음 시뮬레이터 (펄스폭에 의한 방형파 소음 : 100 ns/1 우리, 1번 나노 초 상승) |
| 정적 면역 | 고장 : 8 kV, 파기 : 15 kV |
| 내진동성 | 파기 : 10 내지 55 Hz, 2 Ｈ를 위한 3가지 방향에서 각각 0.75 밀리미터 단일의 진폭 기능 이상이세요 : 10 내지 55 Hz, 10 분 동안 3이지 방향에서 각각 0.5 밀리미터 단일의 진폭 |
| 충격 저항 | 파기 : 각각 6가지 방향에서 980 m/s2, 3 번 기능 이상이세요 : 각각 6가지 방향에서 98 m/s2, 3 번 |
| 평균 수명 (릴레이 출력) | 전기적입니다 : 100,000개 작동 분. (5 한 1800 작동 / Ｈ에) 저항부하인 250 VAC에 기계적입니다 : 2000만 작동 분. (1,800 작동 / Ｈ에 있는 무부하 하에) |
| 보호도 | IP40 (패널 표면) |
| 접속 방법 | 8개 핀 라운드 소켓 |
| 중량 | 대략. 100 Ｇ |
