원래 장소:
중국 / 일본
브랜드 이름:
Omron
모델 번호:
G2RV-SR500

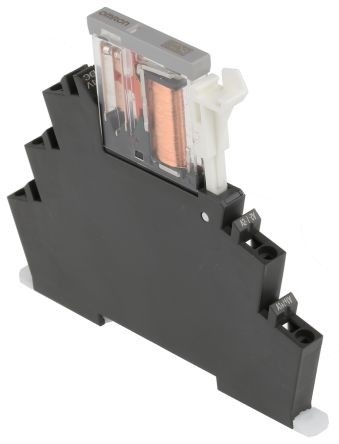

호리호리한 입출력 중계기

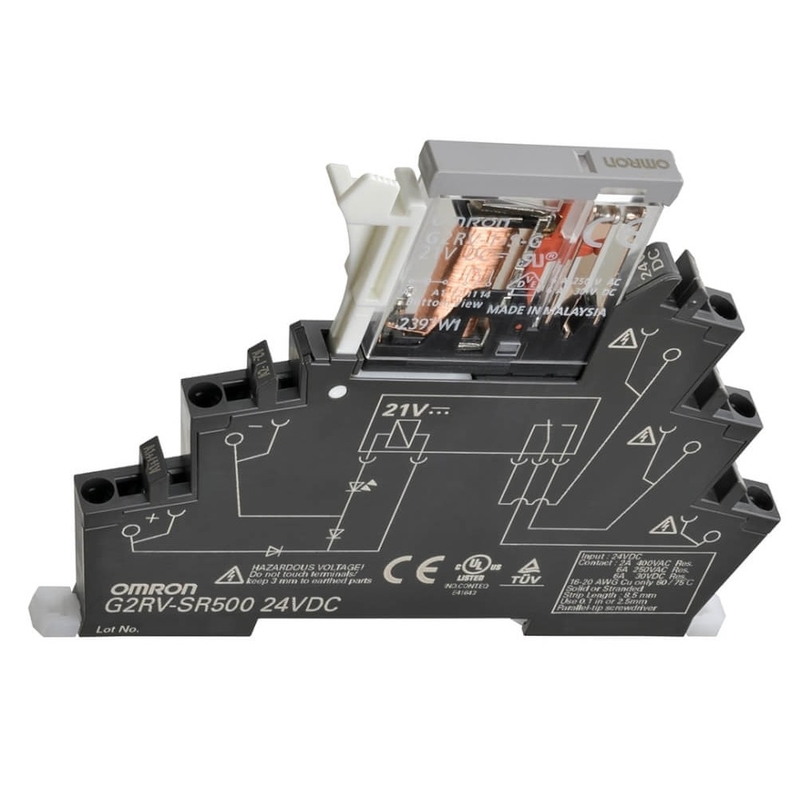

G2RV-SR500 AC/DC24
표준식, 조작 지시부 LED / 기계 표시기, 한 30 VDC 6, 한 250 VAC 6, 출력 SPDT (30 VDC 6 A)
코일율 :
24 VAC 50 Hz 12.5 마
24 VAC 60 Hz 12.6 마
24 VDC 12.6 마
조작 지시부 :LED / 기계 표시기
문의 양식 :SPDT
접점 재료 :Ag 합금
정격 부하와 연락하세요 :
250 VAC 6 A (저항부하 (cosφ = 1))
250 VAC 2.5 A (유도성 부하 (cosφ = 0.4))
30 VDC 6 A (저항부하 (cosφ = 1))
30 VDC 2 A (유도성 부하 (L/R = 7 부인))
단말 구조 :
결선 방법 : 밀어넣기 플러스 단자
| 콘택 저항 | 100 mΩ 최대. (23 Ｃ에) |
| 동작 시간 | 20 부인 맥스. (23 C) |
| 재설정 시간 | 40 부인 맥스. (23 C) |
| 최대 작동 주파수 | 기계적입니다 : 전기적인 18000 시간 / Ｈ : 1800 시간 / Ｈ |
| 절연 저항 | 1000 MΩ 분. (500 VDC에) |
| 절연 내력 | 사이에 코일과 접촉 : 4000 VAC 50/60 Hz는 사이에 1 분 동일 극성에 접촉합니다 : 1000 VAC 50/60 Hz 1 분 |
| 내진동성 (파기) | 10 내지 55 내지 10 Hz, 0.5 밀리미터 단일의 진폭 (1 밀리미터 이중 진폭) |
| 내진동성 (오작동) | 10 내지 55 내지 10 Hz, 0.5 밀리미터 단일의 진폭 (1 밀리미터 이중 진폭) |
| 충격 저항 (파기) | 1000년 m/s2 |
| 충격 저항 (오작동) | 다음에게 에너지를 공급했습니다 200 m/s2 어떤 활성화되지 않은 것 : 100 m/s2 |
| (기계적인) 내구성 | 5,000,000개 작동 분. |
| (전기적인) 내구성 | 부정은 70,000명의 작동 장관과 연락합니다, NC가 50,000개 작동 분과 연락합니다. |
| 실패 율 | 5 VDC (장애 레벨에 있는 10 마 : 선호도 값, 전환 주파수 : 120 분당 연산) |
| 대기 온도 (작동) | -40 내지 55 Ｃ (어떤 동결 또는 농축 없이) |
| 에워싼 습도 (작동 | 5 내지 85% RH |
| 중량 | 대략. 30 Ｇ |
| 실장 방식 | DIN 트랙 장착 |
