NB3Q

3.5 인치, 색인 TFT LCD, 320 × 240 도트

NB3Q-TW00B

3.5 인치, TFT LCD, 색, 320 × 240 도트, USB 호스트, 이더넷

NB3Q-TW01B

NB5Q

5.6 인치, 색인 TFT LCD, 320 × 234 도트

NB5Q-TW00B

5.6 인치, TFT LCD, 색, 320 × 234 도트, USB 호스트, 이더넷

NB5Q-TW01B

NB7W

7 인치, 색인 TFT LCD, 800 × 480 도트

NB7W-TW00B

7 인치, TFT LCD, 색, 800 × 480 도트, USB 호스트, 이더넷

NB7W-TW01B

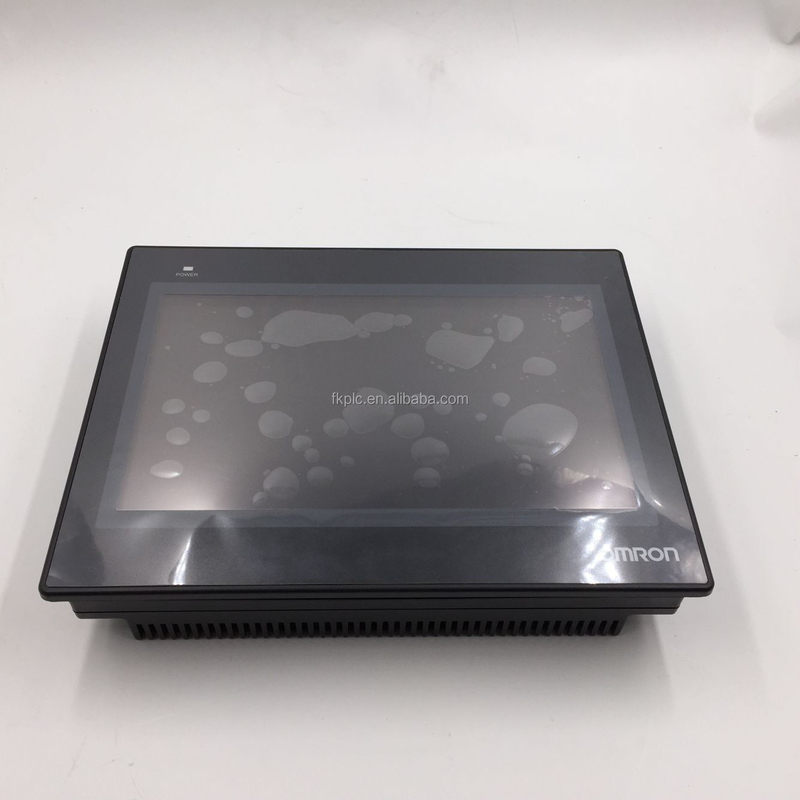

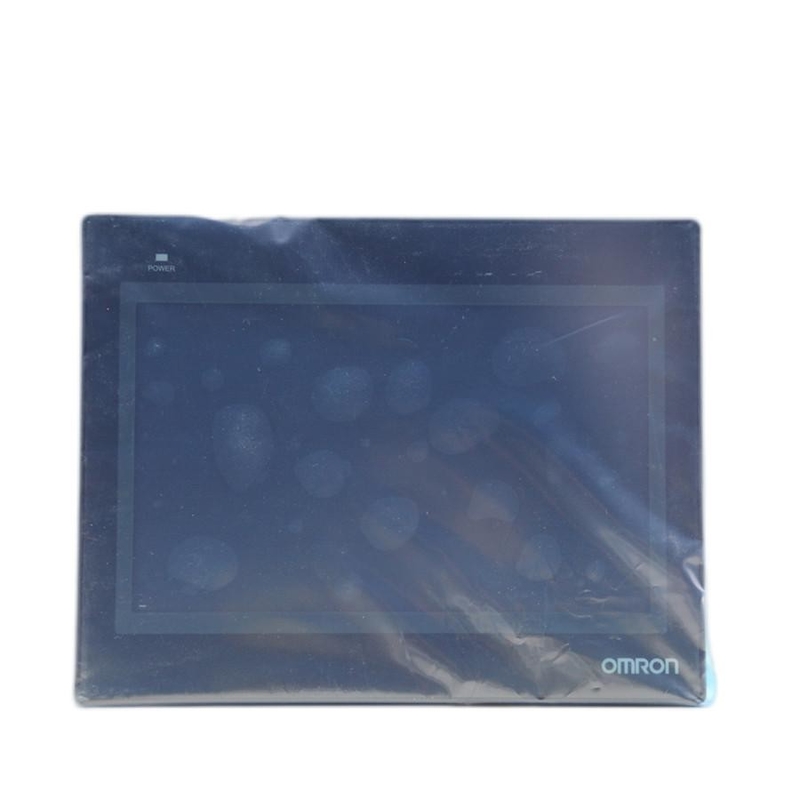

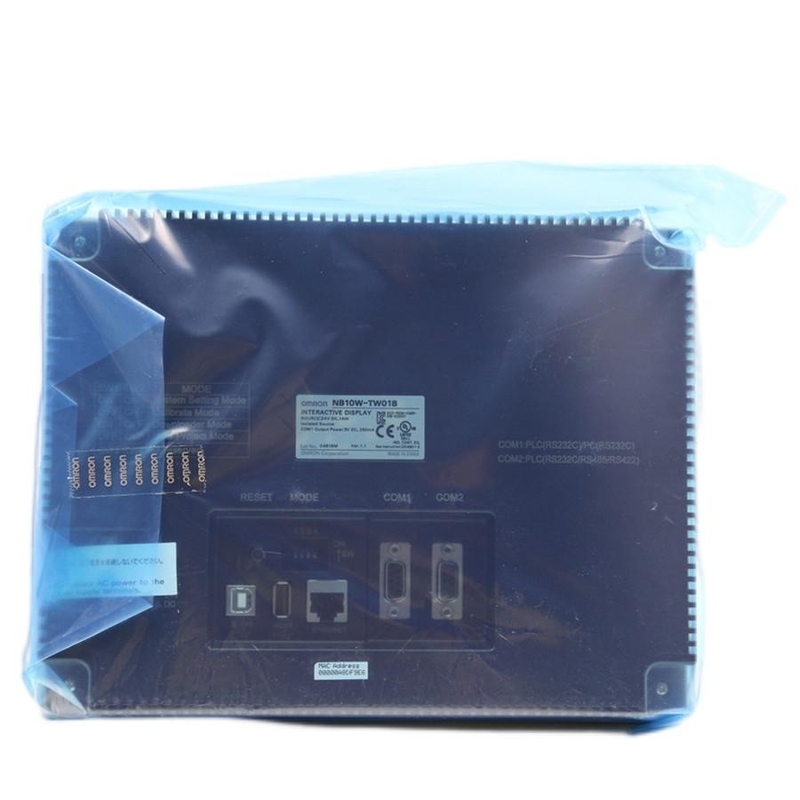

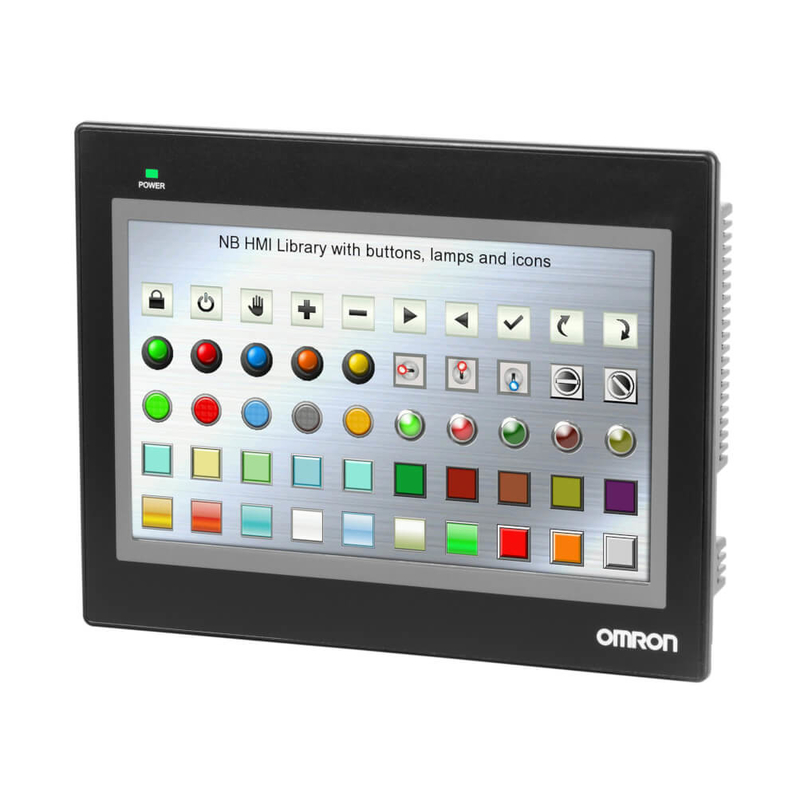

NB10W

10.1 인치, TFT LCD, 색, 800 × 480 도트, USB 호스트, 이더넷

NB10W-TW01B

NB-투-PLC 연결용 케이블

RS-232C (CP/CJ/CS), 2m 를 경유하는 PLC에 대한 NB에 대해

XW2Z-200T

RS-232C (CP/CJ/CS), 5m 를 경유하는 PLC에 대한 NB에 대해

XW2Z-500T

RS-422A/485, 2m 를 경유하는 PLC에 대한 NB에 대해

NB-RSEXT-2M

소프트웨어

지원되는 운영 체제 : 윈도 10 (32개 비트와 64 비트 버전)과 이전 윈도 버전.

옴론 웹사이트로부터 다운로드하세요.

NB 디자이너

보호용 시트를 드러내세요

NB3Q를 위해 5장 시트를 포함합니다

NB3Q-KBA04

NB5Q를 위해 5장 시트를 포함합니다

NB5Q-KBA04

NB7W를 위해 5장 시트를 포함합니다

NB7W-KBA04

NB10W를 위해 5장 시트를 포함합니다

NB10W-KBA04

부착

NB5Q 시리즈에 대한 NT31/NT31C 시리즈를 위한 장착 브라켓

NB5Q-ATT01

NB3Q

119.0 (+0.5/-0) × 93.0 (+0.5/-0)

NB5Q

172.4 (+0.5/-0) × 131.0 (+0.5/-0)

NB7W

191.0 (+0.5/-0) × 137.0 (+0.5/-0)

NB10W

258.0 (+0.5/-0) × 200.0 (+0.5/-0)

디스플레이 형태

3.5 TFT LCD로 조금씩 움직이세요

5.6 TFT LCD로 조금씩 움직이세요

7 인치 TFT LCD

10.1 TFT LCD로 조금씩 움직이세요

결의안 (H×V)를 드러내세요

320×240

320×234

800×480

800×480

색도수

65,536

백라이트

이끌립니다

백라이트 수명

50,000이지 정상 온도 (25 'Ｃ)에 있는 동작 시간

터치 패널

아날로그 저항성 막, 결의안 1024×1024, 삶 : 100만 터치 작동

밀리미터 (H×W×D)의 차원

103.8×129.8×52.8

142×184×46

148×202×46

210.8×268.8×54.0

중량

310 Ｇ 최대.

315 Ｇ 최대.

620 Ｇ 최대.

625 Ｇ 최대.

710 Ｇ 최대.

715 Ｇ 최대.

1,545 Ｇ 최대.

내부 메모리

(시스템 영역을 포함하여) 128MB

기억기접합

-

USB
메모리

-

USB
메모리

-

USB
메모리

USB
메모리

연속물 (COM1)

(분리되지 않는) RS-232C/422A/485,
전송거리 :
15m 맥스. (RS-232C),
500m 맥스. (RS-422A/485),
연결기 : 디-서브 9 핀

RS-232C,
전송거리 : 15 Ｍ 맥스.,
연결기 : 디-서브 9 핀

연속물 (COM2)

-

(분리되지 않는) RS-232C/422A/485,
전송거리 : 15m 맥스. (RS-232C),

500m 맥스. (RS-422A/485),

연결기 : 디-서브 9 핀

USB 호스트

USB 2.0 최대 속도, 종류 A, 출력 전원 5V, 150mA에 해당됩니다

USB 종속부

USB 2.0 최대 속도, B형 행동 양식, 전송거리에 해당됩니다 : 5m

프린터 접속

픽트브리지 지원

이더넷

-

10/100 베이스-티

-

10/100 베이스-티

-

10/100 베이스-티

10/100 베이스-티

라인 전압

20.4 내지 27.6 VDC (24 VDC -15 내지 15%)

소비 전력

5 Ｗ

9 Ｗ

6 Ｗ

10 Ｗ

7 Ｗ

11 Ｗ

14 Ｗ

배터리 수명

(25 'Ｃ에) 5년

구내 평가 (전면)

앞 동작부 : IP65 (패널의 전면으로부터만의 방진포와 방적형)

획득한 표준

EC 지시, 킬로 사이클, cUL508

운영 환경

어떤 부식성 가스.

잡음 면역성

IEC61000-4-4, 2KV (전원 케이블)로 순응합니다

동작 대기온도

0 내지 50 'Ｃ

에워싼 작동 습도

(농축 없이) 10% 내지 90% RH

옴론

옴론 Ｃ 시리즈 호스트 연결

옴론 CJ / CS 시리즈 호스트 연결

옴론 CP 시리즈

미츠비시

미츠비시 q_qna (링크 포트)

미츠비시 FX-485ADP/485BD/422BD (다수국)

미츠비시 FX0N/1N/2N/3G

미츠비시 FX1S

미츠비시 FX2N-10GM/20GM

미츠비시 FX3U

미츠비시 큐 시리즈 (CPU 공항)

미츠비시 Q00J (CPU 공항)

미츠비시 Q06H

파나소닉

FP 시리즈

지멘스

지멘스 S7-200

지멘스 S7-300/400 (직접적인 PC 어댑터)

알렌-브래들리

(로크웰)

AB DF1

AB CompactLogix/ControlLogix

쉐나이더

쉐나이더 모디콘 Uni -텔웨이

쉐나이더 트위드오 모드 버스 RTU

델타

델타 DVP

LG (LS)

LS 마스터-K Cnet

LS 마스터-K CPU는 지시합니다

LS 마스터-K 모드 버스 RTU

LS XGT CPU는 지시합니다

LS XGT Cnet

GE 파눅 자동화

GE 파눅 시리즈 SNP

GE SNP-X

모드 버스

모드 버스 ASCII

모드 버스 RTU

모드 버스 RTU 종속부

모드 버스 RTU는 연장됩니다

모드 버스 TCP
