원래 장소:
중국 / 일본
브랜드 이름:
Omron
모델 번호:
CS1D-PA207R

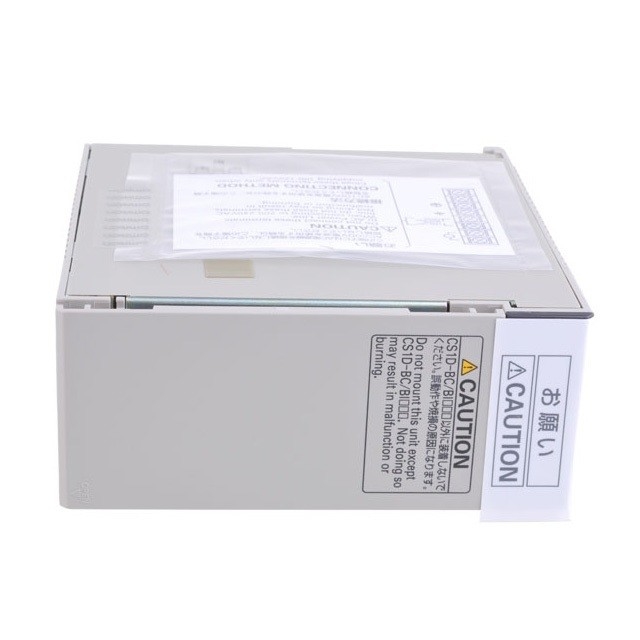

AC 입력과 옴론 PLC CS1D 전원 장치 CS1D-PA207R
| 항목 전원 장치 | 상술 | ||
| CS1D-PA207R | CS1D-PD024 | CS1D-PD025 | |
| 전원 전압 | 50/60 Hz인 240 Ｖ에 대한 100 내지 120 Ｖ AC/200 | 24 Ｖ DC | |
| 작동 전압 범위 | 264 Ｖ에 대한 85 내지 132 Ｖ AC/170 | 19.2 28.8 Ｖ DC에 | |
| 소비 전력 | 150 VA 최대. | 40 Ｗ 최대. | 60 Ｗ 최대. |
| 유입 전류 | 100 내지 120 Ｖ AC : 최대 당 30.
200 내지 240 VAC : 최대 당 40. |
최대 당 30. | |
| 전원 공급기 생산 능력 | 5 Ｖ DC, (CPU 유닛 전원 공급을 포함하여) 당 7 26 Ｖ DC, 1.3 A
전체 : 35 Ｗ |
4.3 A인 5 Ｖ DC (CPU 유닛 전원 공급을 포함하여)
0.56 A인 26 Ｖ DC 전체 : 28 Ｗ |
5.3 A인 5 Ｖ DC (CPU 유닛 전원 공급을 포함하여)
1.3 A인 26 Ｖ DC 전체 : 40 Ｗ |
| 전원 공급기 비단자 | 제공되지 않습니다. | ||
| 실행 출력 *1 | 접촉 구조 : SPST-NO 스위치 캐패시티 :
240 Ｖ AC, (저항부하) 당 2 120 Ｖ AC, (인덕션 부하) 당 0.5 24 Ｖ DC, 2 A (저항부하) 2 A (인덕션 부하)인 24 VDC |
제공되지 않습니다. | |
| 절연 저항 | 20 MΩ 분. AC 외부와 GR 단말기 *2 사이의 500 Ｖ DC) (에서 | 20 MΩ 분. DC 외부와 GR 단말기 *2 사이의 500 Ｖ DC) (에서 | |
| 절연 내력 | 사이에 AC 외부와 GR 단말기 *2 : 1 분 동안 2,300 Ｖ AC 50/60 Hz
누설 전류 : 10 마 최대. 사이에 DC 외부와 GR 단말기 *2 : 1 분 동안 1,000 Ｖ AC 50/60 Hz 누설 전류 : 10 마 최대. |
사이에 DC 외부와 GR 단말기 *2 : 1 분 동안 1,000 Ｖ AC 50/60 Hz
누설 전류 : 10 마 최대. |
|
| 잡음 면역성 | (IEC61000-4-4에 따른) 전원 공급선 위의 2 kV | ||
| 내진동성 | 10 내지 57 Hz, 0.075 밀리미터 크기, 150 Hz, 가속에 대한 57 : 9.8 Ｘ와 Ｙ와 80 분 (시간 계수값을 위한 Ｚ 방향에서 m/s2 : 8 분 '계수 제10인자 = 전체 시간 80 분)
DIN 트랙에 설치되고 ( 때 : 2 내지 55 Hz, Ｘ에서 2.9 m/s2의 가속, Ｙ와 (IEC60068-2-6에 따른) 20 분) 동안 Ｚ 방향 |
||
| 충격 저항 | 각각 Ｘ와 Ｙ와 Ｚ 방향에서 147 m/s2 3 번 (IEC60068-2-27에 따르 ) | ||
| 동작 대기온도 | 0 내지 55' Ｃ | ||
| 에워싼 작동 습도 | (비결노 상태 없이) 10% 내지 90% | ||
| 환경 | 어떤 부식성 가스 | ||
| 상온 저장법 온도 | -20 내지 75' Ｃ (배제하는 배터리) | ||
| 토대 | 100 Ω 이하 | ||
| 구내 | 패널에 탑재됩니다. | ||
| 중량 | 각각 랙 : 6 킬로그램 최대. | ||
| CPU 랙 크기 (밀리미터) | CS1D-BC052 (5개 슬롯, 두 부분으로 된 CPU 시스템)과 CS1D-BI082S (8개 슬롯, 단일 중앙 처리 장치 시스템) : 505 '132 '123 밀리미터 (Ｗ 'Ｈ 'Ｄ) *2 | ||
